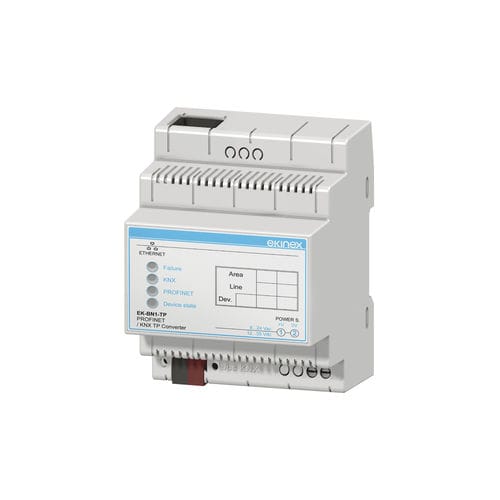

Módulo de interface passarela EK-BN1-TP

em trilho DINprotocolo KNXEthernet

Dispositivo que funciona como gateway (conversão de protocolo) entre uma rede PROFINET e uma rede KNX (TP). Função Slave na rede PROFINET. Montagem em quadro de distribuição sobre calha EN 60715 (4 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para automação residencial e predial. Porta de comunicação Ethernet (IEEE 802.3), conector RJ45, pelo menos categoria de cabo 5E PROFINET comunicação escrava Troca de registro PROFINET Memória de suporte volátil com �PROFINET image� buffer de 1440 bytes KNX TP (par trançado) porta de comunicação baud 9600, isolado eletricamente da fonte de alimentação Memória de suporte volátil com �image KNX� buffer de 1440 bytes Os gateways ekinex® são dispositivos modulares para montagem em armários ou quadros de distribuição que permitem a troca de informações com um ou vários dispositivos escravos ou com um dispositivo mestre que comunica em um diferencial em série Rede RS485 (Modbus RTU/DMX/M-Bus/BACnet protocolos MSTP) ou uma rede Ethernet (Modbus TCP/BACnet IP/ Protocolos Profi net) rede. O papel do gateway é como Modbus/M-Bus/DMX mestre de comunicação ou BACnet/ Escravo de comunicação da rede Profi. As informações trocadas na rede Modbus/DMX/M-Bus/BACnet/BACnet/Profi net são actualizados na rede KNX com TP (par torcido) meios de transmissão. O dispositivo gere um fl ow de dados bidireccional: o Modbus/ Os registros DMX/M-Bus/BACnet/Profi net podem ser lidos ciclicamente e seu valor pode ser enviado como uma comunicação na rede KNX TP para confiar os endereços de grupos curados através de uma comunicação multicasting. A actualização dos dados na rede KNX pode acontecer ciclicamente e/ou em em caso de alteração dos dados coletados do Modbus/ Rede DMX/M-Bus/BACnet/Profi net.
