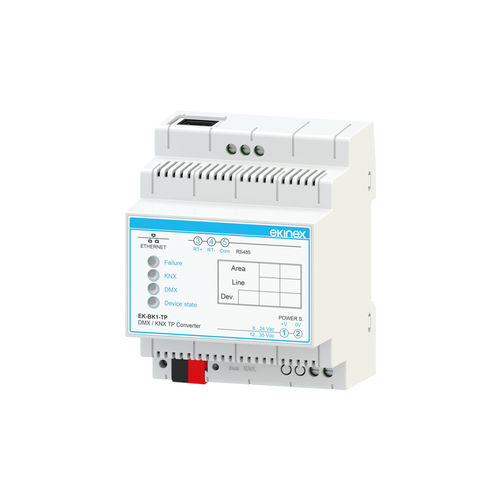

Módulo de interface passarela EK-BK1-TP

em trilho DINprotocolo KNXDMX

Dispositivo que funciona como gateway (conversão de protocolo) entre uma rede DMX e uma rede KNX (TP). Montagem em quadro de distribuição sobre calha EN 60715 (4 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para automação residencial e predial. Porta de comunicação serial RS485 isolada eletricamente, comutador DIP de 1 via para ativar o terminador de linha (120 Ohm) DMX comunicação principal Velocidade de comunicação de 250 kbaud Endereçamento do dispositivo de 0 a 512 1 byte de registo escrito em um máximo de 512 DMX dispositivos KNX TP (par trançado) porta de comunicação baud 9600, isolado eletricamente da fonte de alimentação Memória de suporte volátil com �image KNX� buffer de 1440 bytes Dispositivo KNX com função gateway (conversão de protocolo) entre uma rede RS485 serial (função Master) com Protocolo DMX e uma rede KNX TP sobre um par torcido cabo de comunicação. Aplicação ideal na integração de Equipamentos DMX através de uma rede serial RS485 em um sistema de automação baseado em KNX para residências e edifícios. O DMX ekinex® EK-BK1-TP gateway é um KNX unidade modular para montagem em painel. Permite-lhe trocar informações com um ou mais dispositivos escravos através de uma rede serial diferencial RS485 através de DMX protocolo. O gateway ekinex actua como DMX master. O as informações trocadas através da rede DMX são actualizado através da rede KNX por meio de um cabo de comunicação de par (TP). O dispositivo gere um fluxo de dados unidireccional: até 12 são definidos bytes de dados KNX, cada um associado a um dispositivo sobre a rede DMX. O gateway converte os dados provenientes do mestre KNX e escreve o seu valor em o dispositivo DMX correspondente.
