Perfuratriz a diesel LB 55

rotativarotativa com cabeçote duplocom martelo de fundo de furo

Visão geral

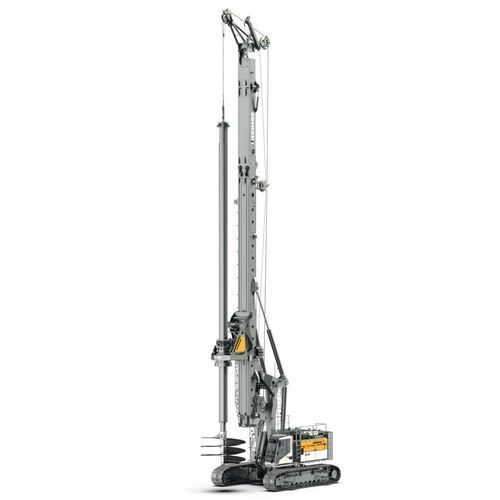

A perfuratriz rotativa LB 55 da Liebherr é uma máquina pesada destinada a fundações profundas. Suporta vários métodos de perfuração — Kelly, hélice contínua (CFA), full displacement (FDD), double rotary e perfuração DTH — e oferece torque máximo de 557 kNm com motor diesel de 565 kW, em projeto modular e compacto que facilita o transporte e a rápida mobilização em obra.

Principais características

• Transmissão rotativa de alto torque (aprox. 550–557 kNm) adequada para aplicações exigentes em fundações profundas.
• Compatível com múltiplos métodos: Kelly, CFA, FDD, double rotary, DTH, soil mixing e instalação de paredes de lodo (slurry wall).
• Contrapeso e mastro modulares para montagem rápida e configuração flexível.
• Cabrestantes potentes com montagem elástica para maior desempenho e redução de ruído.
• Topo do mastro projetado para vários eixos de perfuração, permitindo cenários de aplicação versáteis.
• Conforto do operador: ar condicionado moderno, visibilidade otimizada, proteção acústica e assento ortopédico com aquecimento/ventilação.

Vantagens operacionais e logísticas

• Máquina base e mastro com mangueiras hidráulicas conectadas podem ser transportados como uma única unidade para minimizar o tempo de montagem no local.
• Esteira telescópica e lagartas longas aumentam a estabilidade na obra.
• Projetada para operação contínua com hidráulica embarcada eficiente e motorização diesel para ciclos rápidos de perfuração.

Equipamentos opcionais e sistemas digitais/assistência

• Adaptador automático de acionamento de tubagem com travamento/destravamento remoto para manuseio de tubagens mais seguro e ágil.
• Soluções digitais e tele-serviço (PDE para gravação de dados de processo, MyJobsite, LiDAT para telemetria e gestão de frota).
• Sistemas de assistência: visualização Kelly, visualização da pressão de solo, Drilling Assistant, controlo remoto por cabo ou rádio, indicação do nível de enchimento da hélice.
• Modo Eco Silent e paragem automática do motor para reduzir consumo de combustível e ruído.
• Osciladores de revestimento e diversos acessórios hidráulicos acionados pela hidráulica embarcada.

Aplicações

• Perfuracão Kelly
• Perfuracão com hélice contínua (CFA)
• Perfuracão full displacement (FDD)
• Perfuracão double rotary
• Perfuracão down-the-hole (DTH)
• Soil mixing / mistura úmida de solo
• Instalação de paredes de lodo / slurry walls
• Cravação de estacas e melhoramento de solos

Especificações técnicas

• Peso operacional: 162,5 - 178,2 t
• Torque máximo: 557 kNm
• Força de avanço máxima: 560 kN
• Acionamento: motor diesel convencional
• Potência do motor: 565 kW
• Perfuracão Kelly, profundidade máx.: 120,4 m
• Perfuracão Kelly, diâmetro máx.: 4.800 mm
• CFA, profundidade máx.: 32,6 m
• CFA, diâmetro máx.: 1.200 mm
• FDD, profundidade máx.: 33,6 m
• FDD, diâmetro máx.: 800 mm
• Double rotary, profundidade máx.: 23,0 m
• Double rotary, diâmetro máx.: 900 mm
• Soil mixing, comprimento útil máx.: 33,0 m
• Soil mixing, diâmetro de mistura máx.: 1.500 mm
• Largura mínima de transporte: 3.475 mm
• Altura mínima de transporte: 3.505 mm
