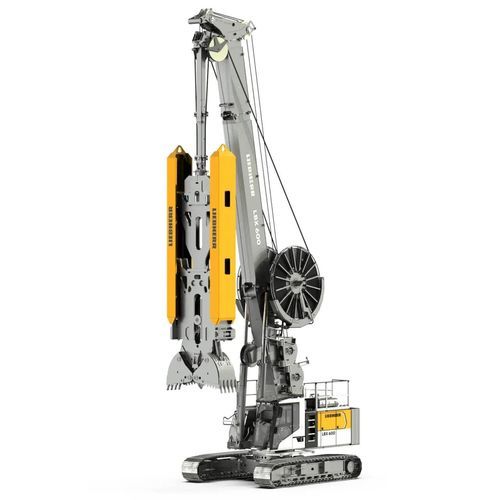

Perfuratriz a diesel LBX 600

mecânicapara construção civilpara estacas escavadas

Visão geral
A máquina portadora para muros diafragma atende aos requisitos de obras em áreas urbanas. Suas dimensões compactas permitem operar em espaços reduzidos. A máquina base pode ser transportada como unidade única. Um sistema de lança modular em caixão permite três configurações de máquina e elevada flexibilidade. A LBX 600 pode ser equipada com caçambas mecânicas ou hidráulicas.

Destaques do produto

• Projeto compacto para obras urbanas com espaço limitado
• Sistema de lança modular em caixão com três variantes de máquina
• Compatível com caçambas (clamshell) mecânicas ou hidráulicas e com cinzéis
• Duas guinadas de queda livre: 450 kN em operação com caçamba e 600 kN em modo de recuperação
• Chassi telescópico e perfil compacto para transporte e montagem simplificados

Principais características descritas

• Lança modular em caixão: flexibilidade e múltiplas configurações
• Diversos implementos: caçambas hidráulicas ou mecânicas, cinzel; compatibilidade com vários tipos de implemento
• Guinadas de queda livre potentes: 450 kN (operação com caçamba) / 600 kN (recuperação) em operação com duas guinadas
• Design compacto: dimensões reduzidas e chassi telescópico para transporte e montagem

Equipamentos opcionais e sistemas digitais

• Assistente de Verticalidade: monitora desvios entre o muro diafragma e a caçamba; regista dados de produtividade
• MyJobsite: recolha, documentação e análise de dados de processo, máquina, obra e posição
• PDE (Registo de Dados de Processo): regista dados da máquina durante a operação
• Sistema de posicionamento LIPOS: posicionamento preciso para processos de cravação e perfuração
• Visualização da pressão no solo: calcula a pressão em tempo real e compara com limites de segurança
• Controlo remoto: simplifica o carregamento para transporte e a montagem

Aplicações

• Instalação de muros diafragma com caçamba clamshell: escavação de painéis de muro diafragma com caçamba de concha

Dados técnicos (tabela)
Profundidade máx. de trabalho: 80 m
Peso máx. da caçamba cheia: 30 t
Força máx. de tração em operação com caçamba (duas guinadas): 450 kN
Força máx. em modo de recuperação (duas guinadas): 600 kN
Transmissão: convencional (motor diesel)
Potência do motor: 320 kW
Rebentamento máximo do cabo do guincho: 2 x 300 kN
Largura mínima de transporte: 3.000 mm
Altura mínima de transporte: 3.600 mm
Peso operacional: 64,5 - 72,4 t

Exemplo de implemento (Caçamba para muro diafragma HSG 5-18 C/L)

• Espessura da parede: 500 - 1.800 mm
• Largura de abertura das mandíbulas: 2.500 - 3.600 mm
• Força máxima de fecho nos dentes: 594 kN

Características / especificações técnicas

• Profundidade máx. de trabalho: 80 m
• Peso máx. da caçamba cheia: 30 t
• Força máx. de tração (operação com caçamba, duas guinadas): 450 kN
• Força máx. de tração (modo recuperação, duas guinadas): 600 kN
• Transmissão: motor diesel convencional
• Potência do motor: 320 kW
• Rebentamento máximo do cabo do guincho: 2 x 300 kN
• Largura mínima de transporte: 3.000 mm
• Altura mínima de transporte: 3.600 mm
• Peso operacional: 64,5 - 72,4 t
• Sistemas opcionais: Verticality Assistant, MyJobsite, PDE, LIPOS, Ground Pressure Visualization, controlo remoto
