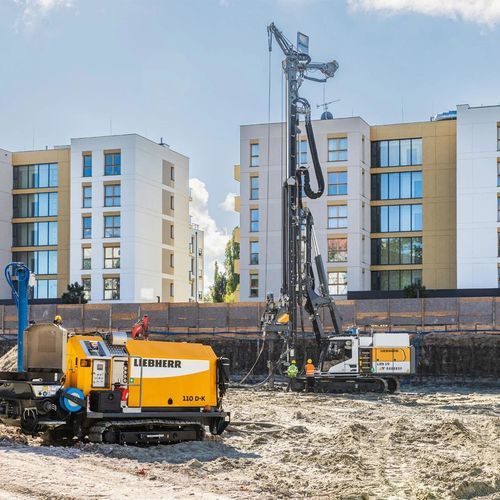

Perfuratriz a diesel LRB 19

elétricamecânicarotativa

Visão geral
O LRB 19 é um equipamento leader para fundações profundas que integra funções de cravação e perfuração multi-método. Suporta perfuração Kelly, hélice contínua (CFA), full displacement, dupla rotação e soil mixing. A estação de acoplamento hidráulico permite trocas rápidas de implementos com acoplamento automático hidráulico, mecânico e elétrico. Curso do carro: 19 m; potência do motor: 450 kW.

Principais características

• Docking station de troca rápida hidráulica para rápidas trocas de implementos sem ferramentas; acoplamento automático das ligações
• Guiamento de mangueiras otimizado com deslizeira para reduzir interferências em operação
• Design compacto que permite transporte como unidade única (mesmo com vibrador montado no leader)
• Restrição da área de trabalho: monitorização contínua do alcance de rotação, raio de trabalho e altura da máquina com paragem automática em zonas restritas
• Iluminação LED disposta para boa visibilidade na obra
• Reconhecimento de obstáculos para detetar elementos subterrâneos e proteger implementos e máquina

Destaques do produto

• Peso operacional: 53,0 t (uma configuração) ou 48,2 - 50,7 t (outras configurações)
• Binário máximo: 180 kNm
• Tração máxima do cabo do guincho: 110 kN
• Força de avanço máxima: 250 kN
• Potência do motor: 450 kW
• Cravação com vibrador slim — comprimento máximo do estaca: 18,0 m

Aplicações

• Perfuração Kelly para estacas perfuradas profundas
• Perfuração por hélice contínua (CFA)
• Perfuração full displacement
• Perfuração double rotary
• Soil mixing e melhoramento do solo
• Cravação com vibrador e com martelo hidráulico

Dados técnicos
Peso operacional: 53,0 t
Peso operacional (intervalo): 48,2 - 50,7 t
Binário máximo: 180 kNm
Tração máxima do cabo do guincho: 110 kN
Força de avanço máxima: 250 kN
Potência do motor: 450 kW
Perfuração Kelly, profundidade máx.: 24,6 m
Perfuração Kelly, diâmetro máx.: 2.800 mm
Perfuração CFA, profundidade máx.: 22,2 m
Perfuração CFA, diâmetro máx.: 800 mm
Perfuração full displacement, profundidade máx.: 23,8 m
Perfuração full displacement, diâmetro máx.: 600 mm
Perfuração double rotary, profundidade máx.: 16,0 m
Perfuração double rotary, diâmetro máx.: 800 mm
Soil mixing, comprimento útil máx.: 24,0 m
Cravação com vibrador (design slim), comprimento máx. da estaca: 18,0 m
Cravação com martelo hidráulico, comprimento máx. da estaca: 15,5 m
Largura mínima de transporte: 3.000 mm
Altura mínima de transporte: 3.270 mm
Soil mixing, diâmetro máx. de mistura: 1.500 mm
