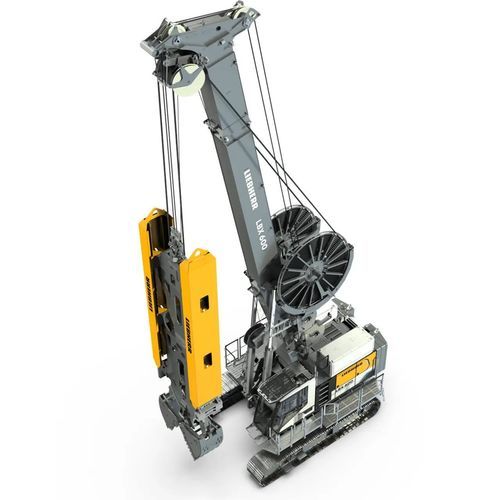

Perfuratriz mecânica LBX 600 UNPLUGGED

elétricade paredes diafragmapara engenharia civil

Visão geral
O equipamento portador LBX 600 unplugged foi projetado para a construção de parede diafragma (slurry wall) em canteiros urbanos e sensíveis ao ruído. A versão alimentada por bateria (unplugged) não produz emissões locais e permite operação em espaços confinados. A máquina base pode ser transportada como uma peça única. Um sistema de lança em caixa modular permite três configurações e elevada flexibilidade no canteiro. A LBX 600 aceita garfos/grab mecânicos ou hidráulicos e acessórios como cinzel.

Principais características

• Design compacto adequado para canteiros urbanos e espaços confinados
• Transmissão elétrica sem emissões locais
• Operação por bateria (unplugged); bateria recarregável através de alimentação elétrica convencional do canteiro
• Opção de operação ligada à tomada (plugged-in) — funcionamento ou recarga em poucas horas
• Sistema de lança modular em caixa com três versões de máquina e alcance flexível
• Compatível com grabs hidráulicos ou mecânicos para parede diafragma e acessórios tipo cinzel
• Duas guinchas de queda livre de elevada tração para operações de grab e recuperação
• Subcarro telescópico / perfil estreito para transporte e montagem simplificados

Acessórios (exemplo)

• Grab para parede diafragma HSG 5-18 C/L — espessura da parede: 500–1.800 mm
• HSG 5-18 C/L — largura de abertura das mandíbulas: 2.500–3.600 mm
• HSG 5-18 C/L — força máxima de fechamento nos dentes: 594 kN

Aplicações

• Instalação de parede diafragma com grab (clamshell) para escavação de painéis de parede

Dados técnicos (tabela)
Profundidade máxima de trabalho — 80 m
Peso máximo do grab, cheio — 30 t
Força máxima de tração em operação de grab (dupla-guincha) — 450 kN
Força máxima de tração em modo de recuperação (dupla-guincha) — 600 kN
Transmissão — Elétrica (zero emissões)
Potência do motor — 390 kW
Potência do sistema — 390 kW
Força máxima por cabo de guincha — 2 x 300 kN
Tempo de carga da bateria — 5,0 h
Autonomia da bateria — 4 h
Largura mínima de transporte — 3.000 mm
Altura mínima de transporte — 3.600 mm
Peso operacional — 72,5 t

Características / especificações técnicas

• Profundidade máxima de trabalho: 80 m
• Peso máximo do grab (cheio): 30 t
• Força máxima de tração em operação de grab (dupla-guincha): 450 kN
• Força máxima de tração em modo de recuperação (dupla-guincha): 600 kN
• Transmissão: elétrica (zero emissões)
• Potência do motor: 390 kW
• Potência do sistema: 390 kW
• Força máxima por cabo de guincha: 2 x 300 kN
• Tempo de carga da bateria: 5,0 h
• Autonomia da bateria: 4 h
• Largura mínima de transporte: 3.000 mm
• Altura mínima de transporte: 3.600 mm
• Peso operacional: 72,5 t
