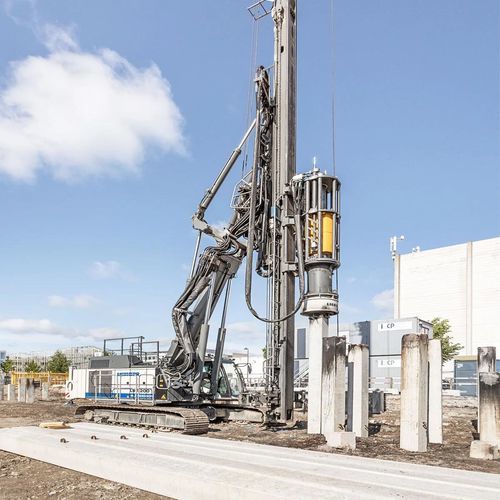

Perfuratriz a diesel LRH 200

rotativacom martelo de fundo de furopara construção civil

Visão geral do produto
A LRH 200 é uma máquina combinada de cravação e perfuração destinada a obras de fundação. A cinemática do mastro é flexível, permitindo grandes alcances (até ≈8 m) e inclinações de até 18° em todas as direções. O conceito de martelo interno aceita diferentes massas de martelo/queda, possibilitando cravação por impacto de estacas em betão, aço ou madeira. Em configuração de perfuração, a LRH 200 dispõe de um acionamento de perfuração de alta performance para métodos single‑pass (CFA, full displacement, DTH) e pode ser equipada para soil mixing. A máquina baseia‑se na plataforma LB 30 e pode ser transportada com o mastro montado para rápida instalação em obra.

Principais características

• Cinemática do mastro flexível para grandes raios de trabalho e inclinações até 18° em todas as direções.
• Deslocamento vertical do mastro ±6,5 m (total ≈13 m) para grande ajuste de altura no ponto de trabalho.
• Transporte e montagem rápida: máquina base e mastro transportáveis em uma peça com ligações hidráulicas minimizadas.
• Conceito de martelo flexível com pesos básicos (~6.740–18.000 kg) e massas de queda (3.000–10.000 kg).
• Acionamento de perfuração de alta performance para métodos single‑pass (CFA, full displacement, DTH) e capacidade de soil mixing.
• Cabine do operador moderna com ar condicionado, comandos ergonómicos e visibilidade otimizada.
• Transmissão diesel e hidráulica de bordo suficiente para vários acessórios sem grupos externos.

Aplicações

• Cravação de estacas (martelo hidráulico por impacto, vibração, etc.).
• Perfuração com hélice contínua (CFA) e perfuração full displacement.
• Perfuração down‑the‑hole (DTH).
• Soil mixing / melhoria do solo (mistura húmida, cutter mixing).
• Pré‑furação e outros processos single‑pass.

Acessórios / Equipamento opcional (exemplos)

• Martelos hidráulicos (série H) com massas de marreta variáveis.
• Mixing drives (série MA) para aplicações de soil mixing.
• Rotary drives para pré‑furação e perfuração (série BA/BAT).
• Automação de guincho, reconhecimento de implementos e sistemas de assistência ao operador.
• Soluções digitais: MyJobsite, PDE gravação de dados de processo, LIPOS posicionamento, LiDAT telemática.

Características / especificações técnicas

• Peso operacional: 81,0 t
• Transmissão: Convencional (motor diesel)
• Potência do motor: 250 kW
• Tração máxima do cabo da guincho: 200 kN
• Força de avanço máxima: 200 kN
• Inclinação do mastro: 1:3 (até ≈18°)
• Altura máx.: 29,2 m
• Comprimento máx. do mastro: 25,7 m
• Dispositivo de deslocamento vertical: 6,5 m acima/abaixo do nível do solo (total ≈13 m)
• Comprimento máx. de estaca: 24,5 m
• Peso máx. da estaca: 16 t
• Torque máx. (acionamento de perfuração): 250 kNm
• Envergadura / alcance: 7,8 m
• Peso martelo básico (mín.): 6.740 kg
• Peso martelo básico (máx.): 18.000 kg
• Massa de queda min.: 3.000 kg
• Massa de queda máx.: 10.000 kg
• Pré‑furação, profundidade máx.: 17,4 m
• Pré‑foração, torque máx.: 35 kNm
• Perfuração CFA, profundidade máx.: 34,5 m
• Perfuração CFA, diâmetro máx.: 1.000 mm
• Perfuração full displacement, diâmetro máx.: 500 mm
• Perfuração full displacement, profundidade máx.: 35,2 m
• Soil Mixing, diâmetro máx. de mistura: 1.500 mm
• Soil Mixing, comprimento útil máx.: 34,3 m
• DTH, profundidade máx.: 25,2 m
• Largura mínima de transporte: 3.490 mm
• Altura mínima de transporte: 3.400 mm
