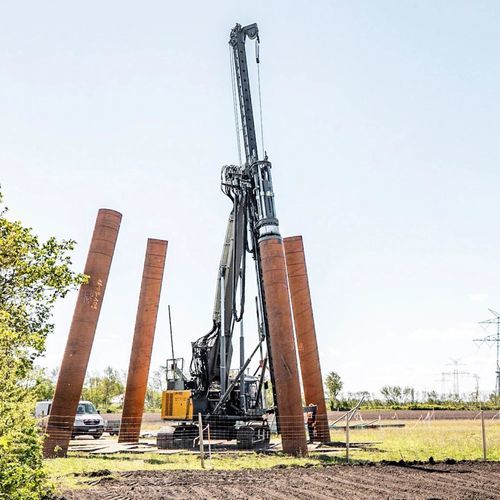

Bate-estacas para implantação de defensas metálicas LRH 100.1

para obrasa dieselhidráulico

Descrição
A máquina de cravação de estacas LRH 100.1 apresenta uma cinemática do lider altamente flexível que permite grandes alcances e inclinações até 18° em todas as direções. A partir de uma única posição de trabalho é possível instalar um conjunto completo de estacas sem reposicionar a máquina transportadora. O conceito de martelo flexível admite diferentes massas de queda. A LRH 100.1 é adequada para estacas de madeira, betão e aço e assenta na célula base comprovada LB 25.

Principais características

• Comprimento máx. da estaca: 19,5 m
• Peso máx. da estaca: 8 t
• Inclinação do líder: até 18° (1:3)
• Alcance ( lança ): 8,7 m
• Dispositivo de deslocamento vertical: 4 m
• Peso máx. do martelo básico: 9.600 kg

Recursos adicionais

• Transporte fácil e arranque rápido: Transportável em um só conjunto com o martelo montado, reduzindo o tempo de preparação em obra.
• Grandes alcances e inclinações: Cinemática do líder permite alcances até 8 m e inclinações até 18° em todas as direções.
• Acesso seguro: Plataformas laterais, guarda-corpos e escadas integrados no projeto, sem necessidade de remoção para transporte.
• Tecnologia de acionamento potente: Motor diesel Liebherr e hidráulica embarcada fornecem potência suficiente para trabalhos de fundação profunda sem unidade de força adicional.
• Controlo inovador: Sistema de controlo com múltiplas opções de programação e visualização de dados em ecrãs a cores.
• Alta disponibilidade de serviço: Rede global de assistência e rápido fornecimento de peças sobressalentes garantem elevada disponibilidade.

Aplicações

• Cravação por impacto (martelo hidráulico) de estacas de madeira, betão e aço.
• Instalação de linhas de estacas a partir de uma única posição, incluindo estacas inclinadas ou com grande alcance.
• Obras onde a transportabilidade e o tempo de entrada em serviço são críticos.

Especificações técnicas

• Peso operacional: 71,3 t
• Acionamento: Convencional (motor diesel)
• Potência do motor: 250 kW
• Tensão máxima de cabo de guincho: 108 kN
• Força máxima de avanço: 80 kN
• Inclinação do líder: 1:3 (até 18°)
• Altura máx.: 24,0 m
• Comprimento max. do líder/estaca: 19,5 m
• Dispositivo de deslocamento vertical: 4 m
• Peso máx. da estaca: 8 t
• Alcance máx.: 8,7 m
• Peso do martelo: 6.600–9.600 kg
• Massa de queda: 3.000–6.000 kg
• Pré-furação profundidade máx.: 12,0 m
• Pré-furação torque máx.: 12 kNm
• Largura min. de transporte: 3.490 mm
• Altura min. de transporte: 3.400 mm
