エネルギーパイル

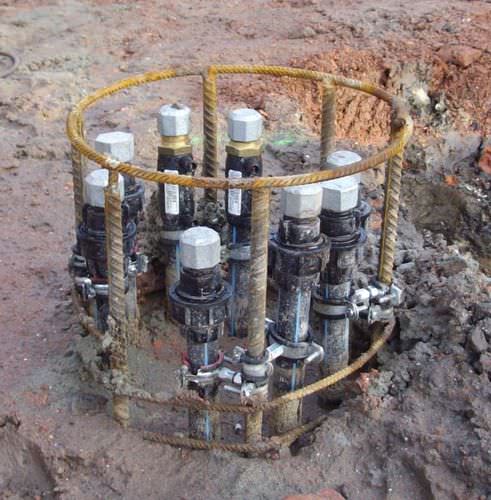

エネルギーパイルは、「熱交換器パイル」とも呼ばれ、周囲の土壌との熱交換を可能にするために、個々または複数のパイプ回路を備えたパイルです。 エネルギーパイルの機能は二重です。 第1の機能は、構造物から軸受層に荷重を伝達することからなる。 二次機能は、土壌との熱交換器として使用することです。 エネルギーパイルは、土壌変位技術（「建設シーケンス」を参照）または土壌掘削システムを使用して設置されます。 建設順序 設置の機能は、年間サイクルで行われます。 冬には、ヒートポンプの助けを借りて、水が土壌よりも寒いとき、熱が循環流体から除去され（間接的に土壌から抽出される）、加熱により高い温度をレンダリングする。 夏には逆に、水が土壌よりも暖かくなると、熱が土壌に放散され、 1., 2. & 3. ねじ込みフェーズでは、土壌変位ネジヘッドがガイドチューブを正しい設計の深さ 4に挿入します。 スクリューアウトフェーズ中-オーガーが回転しながら同時に引き抜かれると、コンクリートはオーガーの中空中央管を通ってボアホールに圧送されます。 5. & 6. 補強材は、HDPE（「コレクタパイプ」）に統合された熱交換器をコンクリートパイルに配置します。 熱交換流体（通常は透明な水）は、杭とヒートポンプ（HP）の間に位置するU字型のパイプ回路（パイプループ）内を循環し、周囲の土壌によって加熱または冷却されます。
