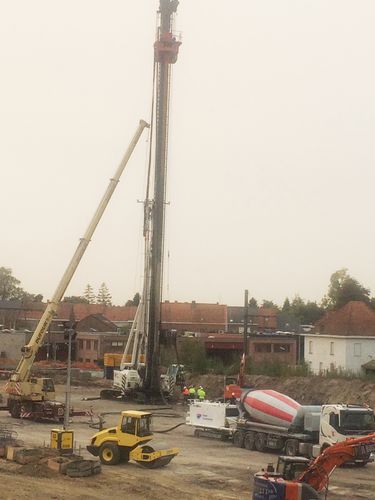

マニホールド杭 OMEGA

ねじ回し式個体表面基礎

オメガスクリューパイルは、横方向の土壌変位を有する振動のないパイルである。 土壌の変位は、杭のねじ込み（2）およびねじ込み（4）設置シーケンスの両方の間に生じる。 オメガパイルのシャフトは円筒形です。 コンストラクションシーケンス 1。 パイルのセットアウト軸のスポットでは、パイルリグは正確に正しい開始位置に持ち込まれます。 失われた閉鎖ナット先端はオメガねじ頭の下に置かれ、ねじ込み中に水や土壌が浸透するのを防ぎます。 2. ねじ込み式の間、土壌は強力な回転ヘッドによってねじ込まれた、特に設計されたオメガオーガーによって横方向に移動されます。 追加の推力（プルダウン）が加えられる可能性があります。 3. 指定された設置深さに達すると、最終的にはコンクリートの前に中央管の中空ステムに全長補強材を配置することができます（図には示されていません）。 4. ねじ込み中、オーガが引き抜かれると、圧力下のコンクリートが中央チューブを通してボアホールに注入される。 オメガスクリューは、ねじ込みイン時と同じ意味で回転したままですが、カウンタースクリューはコンクリートフェーズ中に第2の土壌変位を生成します。 5. コンクリート後のパイルの補強。 6. 完成したオメガスクリューパイルは、 適切なパイル設置をもたらす実行パラメータの継続的な登録によるパイル建設プロセスの品質管理の可能性。
