従動鋳造パイルは、底板が失われた状態で閉鎖された回収可能な中空鋼管を土壌に駆動することを含む円筒状のコンクリート変位パイルである。

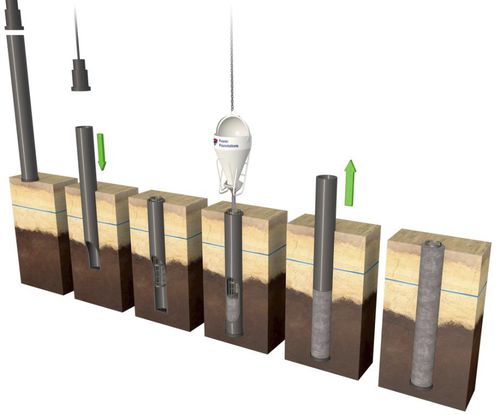

コンストラクションシーケンス
1。 水密で密封された管のパイルと位置決めの植え付け, 失われた鋼底板
2. 油圧またはディーゼルハンマー
3で土壌に一時的な鋼管をトップ駆動します。 必要な設置深さに達した後、駆動が停止され、補強が挿入される。
4. チューブをプラスチックコンクリートで充填する。
このチャートでは、コンクリートは鋼管に固定されたコンクリート移送バケツ(「cufa」)によって行われる。 他の手段も使用できます。
5. スチールチューブの撤退
6. 完成された駆動型鋳造パイルです。
アプリケーションの分野
•高い圧縮および引張荷重だけでなく、重要な水平荷重
•土壌の完全な変位
•工業施設のための
基礎•土木およびインフラのための基礎は、
技術仕様
•356から609ミリメートルまでのチューブの直径
• 最大32mまでのパイルの標準長さ
• 最大傾きが1:3までの傾斜パイル
• 最大許容許容許容容量2.275kN
---
