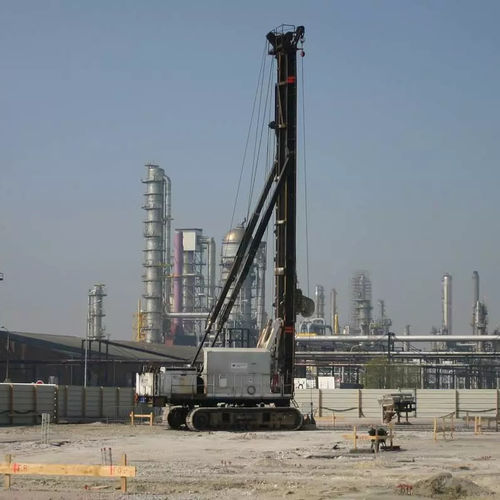

フランキパイルは、ドライコンクリートのベースと円筒形のシャフトを拡大した駆動型鋳造コンクリート変位パイルです。
コンストラクションシーケンス
1。 チューブの位置決めと、ケーシングの底に密閉された砂利プラグの建設により、土壌および/または水が入るのを防ぎます。
2. 内部ハンマーを使用してプラグ上のボトム駆動します。 この操作により、ケーシングは側方変位によって土壌層を圧縮する。
3. パイルの設置深さでのプラグの排出、およびカストインサイト(上)拡張ベースの形成のための乾燥コンクリートの挿入。
4. コンクリートフェーズ
5を続ける前に補強材を下げる。 シャフトのコンクリート
6。 駆動管の撤退と回収。
適用分野
•最適な地質学的挙動
•非常に高い引張力と圧縮力に耐えるように設計
•切断されるパイルの一部を減らすために、非コンクリートの長さの実行が可能です
•産業プロジェクトやインフラ工事。
環境への影響
•土壌除去なし(土壌変位パイル)
•運転は内部の自由落下ハンマー
技術仕様で行われているので、振動が制限
されています •シャフトの断面積の2倍までのベースの断面積。パイルシャフト直径457mm〜609mm
•パイルシャフトは、乾燥したコンクリート(湿ったまたは湿った土の粘稠度)またはスランプコンクリートで満たされています。
• 最大傾きの1/3までの傾斜パイル
• 最大許容許容許容容量2.275 kN
• 内部ハンマー(フリーフォールハンマーまたは「ダミール」)を使用してチューブ内を運転。
---
