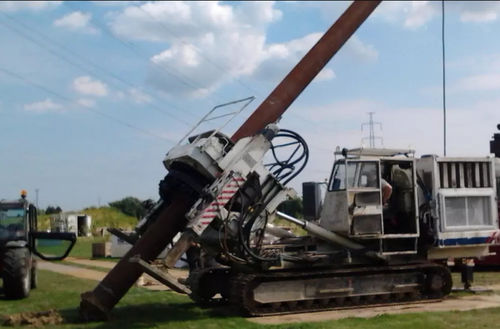

ねじ回し式杭 SCREWED TUBE

ヘリカルスチール製基礎

ねじ込みチューブパイルは、永久スチールケーシングとスクリューチップを備えたフルディスプレイスメントパイルです。 パイルは、所望の設置深さを達成するために、実行中に一緒に溶接される土壌に鋼管をねじ込むことによって、振動のない形成される。 下部管状セグメントは、1つの回転螺旋刃を備え、ねじ込み中に水および/または土壌の浸透を防止する、土壌変位スクリュー先端で底部で密閉される。 コンストラクションシーケンス 1。 パイルの位置決めと失われた閉鎖ナットねじ先端の溶接 2. 土壌変位をもたらす下部管状セグメントにねじ込む 3. 次の管状要素の溶接とねじ込み相の継続。 管状セグメントの長さは、利用可能な自由作業高さ 4に依存する。 杭の必要な創設レベル は5に達しました。 パイル 6の必要な設置深さでの補強材の配置。 コンクリートの注ぎ、コンクリートレベルを高い精度で維持する可能性があります。 完成したねじ込みチューブパイル 適用分野 •限られた高さの下での振動のないパイル基礎 •限られたスペースと限られたヘッドルームアプリケーション •積極的および/または汚染された 土壌•新鮮なコンクリートがある水の地下流れが強い土壌に適していますケーシングによって保護。 •コンクリートレベルを高い精度で維持する可能性。作業レベルより下のパイルをコンクリートに止める。 スチールセグメントを切断するだけで、余分なコンクリートを切断レベルで除去する必要がなくなります。
