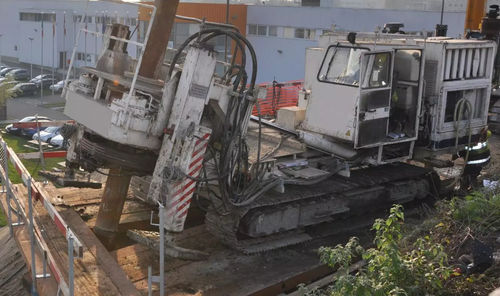

グラウト注入を伴うねじ込みチューブパイルは、土壌に振動のない永久鋼管をねじ込み、同時にグラウト注入を使用することによって形成される。 スチールチューブは、所望の設置深さを達成するために、実行中に一緒に溶接される。
1. パイルの移植。 射出ランスを装備したスチールケーシングの底部を密閉し、ねじ込み中に水や土壌の浸透を防止するため、紛失したスクリューチップを溶接。
2. 下部管状セグメントをねじ込み、パイルベースの下および周囲およびパイルシャフトに沿って噴射ランスを介してグラウトを注入する。
3. 次のチューブ要素の溶接とパイルベースの周りおよびパイルシャフトに沿ったグラウトの注入。
4. パイル
5の所望の設置深さに達する。 ケーシングに補強材を挿入する
6. パイルをコンクリートにし、コンクリートレベルを高い精度で維持し、パイルヘッドの剥離を避けることができます。
グラウト注入で完成したねじ込みチューブパイル
適用分野
•限られた高さの下での振動のないパイル基礎
•限られたスペースでは、アクセスが困難な狭い場所および/またはヘッドルームアプリケーションの狭い場所
•攻撃的および/または汚染された土壌
•土壌に適している新鮮なコンクリートがケーシングによって保護されている水の強い地下流れ
•コンクリートレベルを正確に維持する可能性、すなわち作業レベルより下のパイルをコンクリートに停止し、それによって切断レベルで余分なコンクリートを切断する必要性を排除する
•注入ねじ込み時のグラウト加工により、より高いパイルベアリング能力を達成することが可能になる
---
