ヘリカル杭 ATLAS

鋳造マニホールドねじ回し式

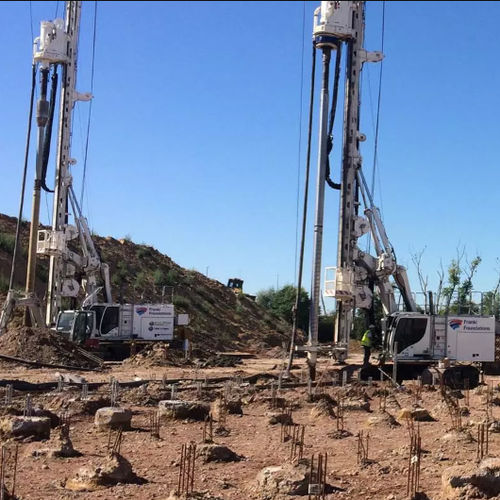

アトラスパイルは、二重側面の土壌変位を持つ振動のない現場打ちコンクリートパイルです。 アトラススクリューパイルは、有意な台無しとオーガ先端の周りの土壌の減圧がないことを特徴としています。 コンクリートパイルの側面の土壌変位と圧縮効果、および特定のヘリカルスクリュー形状は、その高い耐力および硬い沈降挙動に寄与する。 コンストラクションシーケンス 1。 杭の移植、オーガーヘッドの下に失われた閉鎖ナット先端の配置、ねじ込み中に水と/または土壌の浸透を防ぎます。 ケーシングとパイルの両方の軸が整列することで、独自の目的に構築されたアトラスリグの正しい位置決め。 2. 回転力と垂直力の複合適用により、スチールケーシングの土壌への浸透および特に設計されたアトラスオーガーヘッドが得られる（ねじ込み段階）。 3. 必要な設置深さに達し、必要であれば、コンクリートに先立って全長の中央補強材を鋼管に入れます。 4. & 5. 逆ねじ込み段階では、アトラススクリューは制御された速度で引き抜かれ、コンクリートはオーガの中空ステムおよびその上のコンクリート漏斗を通して注がれる。 アトラスパイルの特定のヘリカル形状は、オーガの上方移動中に形成されます。通常のパイルフランジは、パイルシャフトの周りに連続的に鋳造されます。 6. 完成したねじ状のアトラスパイル—必要に応じて、補強ケージは、新たにコンクリート化されたパイルの領域がクリーンアップされた後（スキームには示されていない）パイルの上部上に手動で配置される。
