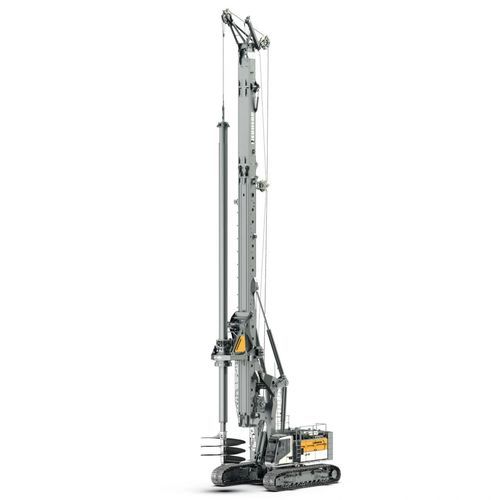

ディーゼルエンジン式掘削用ドリル LB 55

回転式ダブル回転ヘッドダウンザホール

概要
LiebherrのLB 55は深礎工事向けのヘビーデューティな回転式掘削機です。ケリードリリング、連続フライトオーガー（CFA）、フルディスプレイスメント（FDD）、ダブルロータリー、DTHなど複数の掘削工法に対応し、最大トルク557 kNm、565 kWのディーゼル駆動を備え、輸送性と現場での迅速な組立を考慮したモジュラー設計です。

主な特徴

• 高トルクの回転駆動（約550–557 kNm）により深基礎の厳しい条件に対応。
• 対応工法：Kelly、CFA、FDD、Double Rotary、DTH、Soil Mixing、スラリーウォール等。
• モジュール式カウンターウェイトとリーダーにより迅速な組立と柔軟な構成が可能。
• 弾性取り付けの強力なウィンチで性能向上と騒音低減を両立。
• 複数の掘削軸に対応するリーダートップ設計で用途が広い。
• 快適装備：最新の空調、視界最適化、騒音対策、加温/冷却機能付オペレータ席。

運用上および物流上の利点

• ベースマシンと油圧配管接続済みのリーダーを一体で輸送可能、現地組立時間を短縮。
• テレスコピック下部走行体と長いクローラで現場での高い安定性を確保。
• 車載油圧とディーゼル駆動により連続運転と短い掘削サイクルを実現。

オプション装備およびデジタル/支援システム

• 遠隔操作可能な自動ケーシング駆動アダプタ（ケーシングの安全かつ迅速な着脱）。
• PDE（プロセスデータ記録）、MyJobsite、LiDATなどのフリート管理/テレサービスソリューション。
• 支援システム：ケリー可視化、地盤圧可視化、掘削アシスタント、リモート/無線リモコン、オーガ充填表示など。
• Ecoサイレントモードや自動エンジン停止で燃料消費と騒音を低減。
• 車載油圧で駆動するケーシングオシレータや各種アタッチメント。

用途

• ケリードリリング
• CFA掘削（連続フライトオーガ）
• FDD（無排土掘削）
• ダブルロータリー掘削
• DTH掘削
• Soil Mixing / 湿式土壌混合
• スラリーウォール設置
• 杭打ちおよび地盤改良作業

主な仕様

• 運転質量：162.5 - 178.2 t
• 最大トルク：557 kNm
• 最大クラウド力：560 kN
• 駆動：従来型（ディーゼルエンジン）
• エンジン出力：565 kW
• ケリードリリング最大深度：120.4 m
• ケリードリリング最大径：4,800 mm
• CFA最大深度：32.6 m
• CFA最大径：1,200 mm
• FDD最大深度：33.6 m
• FDD最大径：800 mm
• ダブルロータリー最大深度：23.0 m
• ダブルロータリー最大径：900 mm
• Soil Mixing 有効長最大：33.0 m
• Soil Mixing 最大混合径：1,500 mm
• 輸送時最小幅：3,475 mm
• 輸送時最小高さ：3,505 mm
