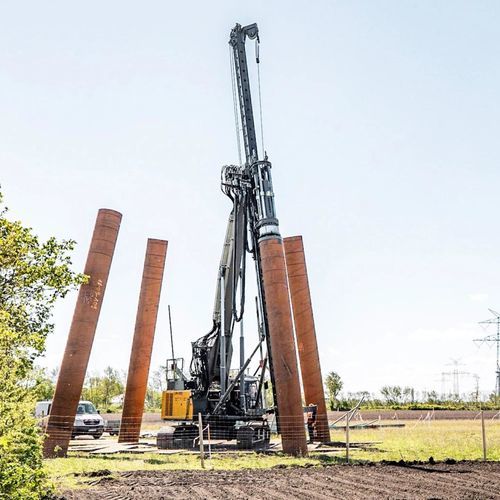

ガードレールパイルドライバー LRH 100.1

工事現場用ディーゼル油圧

概要
パイルリグ LRH 100.1 は、特殊なリーダーキネマティックスを備え、全方向に最大18°の傾斜と大きな作業半径を実現します。1ヶ所の据え付け位置から完全な杭列を打設でき、キャリアの位置変更を不要にします。フレキシブルなハンマーシステムにより異なるラム重量が使用可能です。LRH 100.1 は木杭、コンクリート杭、鋼杭の打設に対応し、実績のある LB 25 基本キャリアをベースとしています。

主な特徴

• 最大杭長：19.5 m
• 最大杭重量：8 t
• リーダー傾斜：最大18°（1:3）
• ジブ長さ（作業半径）：8.7 m
• リーダー降下装置：4 m
• ベーシックハンマー最大重量：9,600 kg

追加機能

• 輸送と迅速なセットアップ：ハンマーを装着したまま一体で輸送でき、現場での準備時間を短縮します。
• 大きな作業半径と傾斜：リーダーのキネマティックスにより最大約8 mの半径と全方向で最大18°の傾斜が可能です。
• 安全なアクセス：サイドプラットフォーム、手すり、はしごが機体設計に統合され、輸送時の取り外しは不要です。
• 強力な駆動技術：Liebherr 製ディーゼルエンジンと車載油圧により追加のパワーパックなしで深基礎工事に必要な性能を発揮します。
• 革新的な制御：杭打ち・掘削向けのプログラムと制御オプションを備え、カラー表示で機械・サービスデータを表示します。
• 高いサービス可用性：グローバルなサービスネットワークと迅速な部品供給により高稼働率を確保します。

用途

• 油圧ハンマーによる木杭、コンクリート杭、鋼杭の打撃打設。
• 1箇所からの杭列打設、傾斜杭や大半径施工が必要な現場。
• 輸送性や現場での迅速な稼働が求められる工事。

仕様（主な項目）

• 作業重量：71.3 t
• 駆動：従来式（ディーゼルエンジン）
• エンジン出力：250 kW
• 最大ウインチラインプル：108 kN
• 最大クラウド力：80 kN
• リーダー傾斜：1:3（最大18°）
• 最大高さ：24.0 m
• 最大リーダー／杭長：19.5 m
• リーダー降下量：4 m
• 最大杭重量：8 t
• ジブ長さ：8.7 m
• ベーシックハンマー重量：6,600–9,600 kg
• ラム質量：3,000–6,000 kg
• 予備掘削最大深度：12.0 m
• 予備掘削最大トルク：12 kNm
• 最小輸送幅：3,490 mm
• 最小輸送高：3,400 mm
