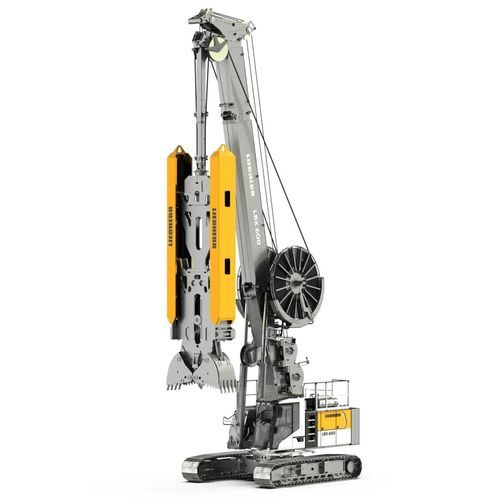

ディーゼルエンジン式掘削用ドリル LBX 600

機械式建設現場用杭打ち

概要
連壁施工用搬送機は都市部の現場要件に対応します。コンパクトな寸法により狭隘な場所での作業が可能です。ベースマシンは一体で輸送できます。モジュール式箱型ブームにより3つの機種構成が可能で高い柔軟性を実現します。LBX 600は機械式または油圧式のグラブを装備できます。

主なポイント

• 狭隘な都市現場に適したコンパクト設計
• 3種類の機種を可能にするモジュール式箱型ブーム
• 油圧式・機械式のスラリーウォール用グラブおよびチゼルに対応
• 2台のフリーフォールウインチ：グラブ作業時450 kN、復帰時600 kNの引張力
• 伸縮式下部構造とスリム設計により輸送・据付が容易

主な機能の詳細

• モジュール式箱型ブーム：柔軟な構成と複数のバリエーションに対応
• 各種アタッチメント：油圧／機械式グラブ、チゼル等に対応
• 強力なフリーフォールウインチ：2台使用時、グラブで450 kN、復帰で600 kNの引張力を発揮
• スリム・コンパクト設計：輸送・据付を容易にする寸法と伸縮式下部構造

オプション装備およびデジタルシステム

• Verticality Assistant：連壁とグラブの偏差を監視し、生産性データを記録
• MyJobsite：工程・機械・現場・位置に関するデータの収集・記録・解析ツール
• PDE（作業プロセス記録）：稼働中の機械データを記録
• LIPOS位置決めシステム：杭打ち・掘削作業の精密な位置決め
• 地盤圧表示：リアルタイムで機械の地盤圧を算出し、安全限界と比較
• リモートコントロール：輸送・組立時の積み込み作業を簡素化

用途

• バケット（クラムシェル）による連壁施工：クラムシェルバケットで連壁パネルを掘削

テクニカルデータ（表形式抜粋）
最大作業深度：80 m
最大グラブ荷重（満杯）：30 t
グラブ作業時最大引張力（2台ウインチ運転）：450 kN
復帰時最大引張力（2台ウインチ運転）：600 kN
駆動：従来型（ディーゼルエンジン）
エンジン出力：320 kW
最大ウインチラインプル：2 x 300 kN
輸送時最小幅：3,000 mm
輸送時最小高さ：3,600 mm
作業質量：64.5 - 72.4 t

アタッチメント例（スラリーウォールグラブ HSG 5-18 C/L）

• 壁厚：500 - 1,800 mm
• ジョー開口幅：2,500 - 3,600 mm
• 歯部最大閉鎖力：594 kN

特徴／仕様

• 最大作業深度：80 m
• 最大グラブ荷重：30 t
• 最大引張力（グラブ作業、2ウインチ）：450 kN
• 最大引張力（復帰、2ウインチ）：600 kN
• 駆動方式：従来型（ディーゼルエンジン）
• エンジン出力：320 kW
• 最大ウインチラインプル：2 x 300 kN
• 輸送時最小幅／高さ：3,000 mm / 3,600 mm
• 作業質量：64.5 - 72.4 t
