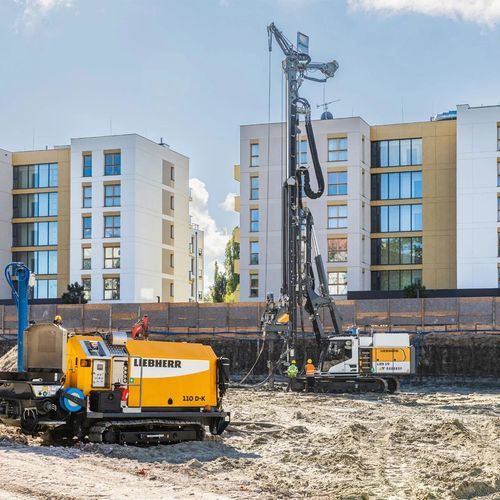

ディーゼルエンジン式掘削用ドリル LRB 19

電動式機械式回転式

製品概要
LRB 19 は特殊基礎工事向けのリーダー式機で、杭打ちと複数の掘削方式を一体化しています。ケリードリル、CFA（連続フライトオーガー）、フルディスプレイスメント、ダブルロータリー、ソイルミキシングに対応します。油圧クイックコネクト式ドッキングステーションにより、油圧・機械・電気接続を自動でカップリングし、現場でのアタッチメント交換を迅速に行えます。キャリッジ移動量は19 m、エンジン出力は450 kWです。

主な特徴

• 油圧式クイックチェンジドッキングステーション：工具不要で迅速にアタッチメント交換が可能、すべての接続を自動カップリング
• ホーススレッジを用いた最適化されたホース配策により、作業時の干渉を低減
• コンパクト設計により、バイブレーター搭載のまま一体輸送が可能
• 作業領域制限：回転範囲、作業半径、機械高さを常時監視し、設定範囲外で自動停止
• 現場の視認性向上のために最適配置されたLED作業灯
• 障害物検知機能により地中障害物を早期に検出し、機械とアタッチメントを保護

製品のハイライト

• 作業重量：53.0 t（ある構成）または48.2 - 50.7 t（他の構成）
• 最大トルク：180 kNm
• ウインチ単索最大引張力：110 kN
• 最大クラウド力（押込み力）：250 kN
• エンジン出力：450 kW
• スリムデザインのバイブレーターによる打設、最大杭長：18.0 m

用途

• ケリードリリングによる深層杭掘削
• CFA（連続フライトオーガ）掘削
• フルディスプレイスメント掘削
• ダブルロータリー掘削
• ソイルミキシングによる地盤改良
• バイブレーターおよび油圧ハンマーによる杭打ち

技術データ
作業重量：53.0 t
作業重量（範囲）：48.2 - 50.7 t
最大トルク：180 kNm
ウインチ最大単索引張力：110 kN
最大クラウド力：250 kN
エンジン出力：450 kW
ケリードリリング 最大掘削深度：24.6 m
ケリードリリング 最大掘削径：2,800 mm
CFA 最大掘削深度：22.2 m
CFA 最大掘削径：800 mm
フルディスプレイスメント 最大掘削深度：23.8 m
フルディスプレイスメント 最大掘削径：600 mm
ダブルロータリー 最大掘削深度：16.0 m
ダブルロータリー 最大掘削径：800 mm
ソイルミキシング 有効長 最大：24.0 m
バイブレーター搭載打設 最大杭長：18.0 m
油圧ハンマー打設 最大杭長：15.5 m
最小輸送幅：3,000 mm
最小輸送高さ：3,270 mm
ソイルミキシング 最大混合径：1,500 mm
