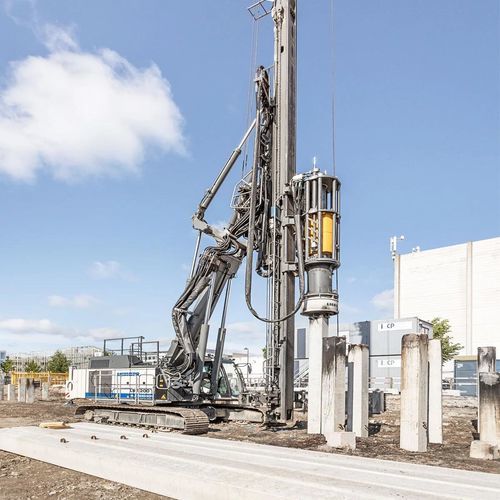

ディーゼルエンジン式掘削用ドリル LRH 200

回転式ダウンザホール建設現場用

製品概要
LRH 200 は基礎工事向けの打設（パイル）および掘削リグです。リーダーのキネマティクスが柔軟で、作業半径は約8 m、全方向に最大18°の傾斜が可能です。社内設計のハンマーコンセプトは複数の落下質量／ラム質量に対応し、コンクリート、鋼、木製杭の打設に適応します。掘削機としては、CFA、フルディスプレイスメント、ダウンザホールなどのシングルパス工法向けに高出力の掘削駆動を提供し、ソイルミキシング用途にも対応します。LB 30 ベースのコンパクト機で、リーダーを装着したままの輸送が可能で現場での迅速な立ち上げが可能です。

主な特徴

• 柔軟なリーダーキネマティクスにより大きな作業半径と最大18°の傾斜が可能。
• リーダー上下移動 ±6.5 m（総行程 約13 m）により作業点での大きな高さ調整が可能。
• 輸送・据付が容易：ベース機とリーダーを一体輸送でき、油圧接続作業を最小化。
• ハンマー構成が可変で、ベーシックハンマー重量（約6,740〜18,000 kg）およびラム質量（3,000〜10,000 kg）に対応。
• CFA、フルディスプレイスメント、DTH を含むシングルパス工法向けの高性能掘削駆動とソイルミキシング機能。
• エアコン装備の最新キャビン、操作系の人間工学設計、視界最適化による高い運転性。
• 低燃費のディーゼルエンジンと車載油圧で多くのアタッチメントを外部電源なしで駆動可能。

用途

• 杭打ち（油圧ハンマーによる打撃、振動打設 等）。
• 連続フライトオーガー（CFA）掘削およびフルディスプレイスメント掘削。
• ダウンザホール（DTH）掘削。
• ソイルミキシング／地盤改良（湿式混合、カッターミキシング）。
• 予備掘削および各種シングルパス工法。

アタッチメント／オプション（例）

• 可変ラム質量対応の油圧打撃ハンマー（Hシリーズ）。
• ソイルミキシング用ミキシングドライブ（MAシリーズ）。
• 予備掘削・掘削用ロータリードライブ（BA/BAT シリーズ）。
• ウインチ自動化、アタッチメント認識、運転支援システム。
• デジタルソリューション：MyJobsite、PDE（プロセスデータ記録）、LIPOS（位置検出）、LiDAT（テレマティクス）。

仕様 / 技術データ

• 作業重量: 81.0 t
• 駆動: 従来型（ディーゼルエンジン）
• エンジン出力: 250 kW
• 最大ウインチラインプル: 200 kN
• 最大クラウド力: 200 kN
• リーダー傾斜: 1:3（最大約18°）
• 最大高さ: 29.2 m
• 最大リーダー長さ: 25.7 m
• リーダー上下移動: 地表面から上下6.5 m（総行程 約13 m）
• 最大杭長: 24.5 m
• 最大杭重量: 16 t
• 最大トルク（掘削駆動）: 250 kNm
• ジブ長: 7.8 m
• ベーシックハンマー重量（最小）: 6,740 kg
• ベーシックハンマー重量（最大）: 18,000 kg
• ラム質量最小: 3,000 kg
• ラム質量最大: 10,000 kg
• 予備掘削 最大深度: 17.4 m
• 予備掘削 最大トルク: 35 kNm
• CFA 掘削 最大深度: 34.5 m
• CFA 掘削 最大径: 1,000 mm
• フルディスプレイスメント 掘削 最大径: 500 mm
• フルディスプレイスメント 掘削 最大深度: 35.2 m
• ソイルミキシング 最大混合径: 1,500 mm
• ソイルミキシング 最大有効長: 34.3 m
• DTH 掘削 最大深度: 25.2 m
• 最小輸送幅: 3,490 mm
• 最小輸送高: 3,400 mm
