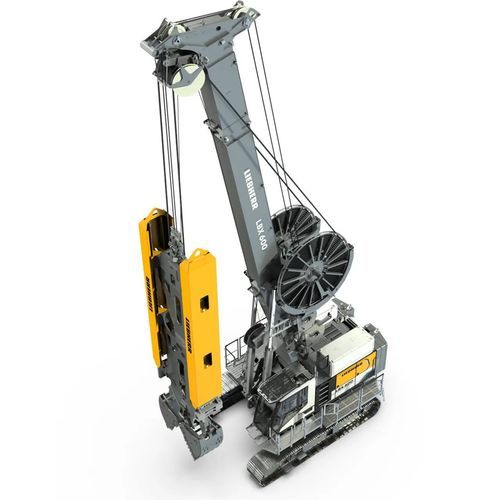

機械式掘削用ドリル LBX 600 UNPLUGGED

電動式ダイアフラム壁土木工学用

製品概要
搬送機 LBX 600 unplugged は都市部や騒音に配慮が必要な現場での連壁（スラリーウォール）施工向けに設計されています。バッテリー駆動の「unplugged」仕様は局所的な排気を発生させず、狭隘空間での作業を可能にします。基礎機は一体で輸送可能です。モジュール式の箱型ブームにより3種類の機種構成と高い柔軟性を実現します。油圧式または機械式のグラブやチゼルが装着可能です。

特徴

• 都市部や狭小現場に適したコンパクトな搬送機
• 局所排気を発生しない電動駆動（ゼロ・エミッション）
• バッテリー駆動（unplugged）— 現場の通常電源で充電可能
• プラグ接続運転（plugged-in）オプション — 接続中の連続運転や短時間での充電が可能
• モジュール式箱型ブームにより3種の機種構成と可変リーチを提供
• 油圧式／機械式グラブ、チゼル等の各種アタッチメント対応
• グラブ運転・復帰運転に対応する高トルクのフリーフォールウインチ2基搭載
• スリム／伸縮式下部キャリアにより輸送・据え付けが容易

アタッチメント（例）

• スラリーウォールグラブ HSG 5-18 C/L — 壁厚: 500–1,800 mm
• HSG 5-18 C/L — ジョー開口幅: 2,500–3,600 mm
• HSG 5-18 C/L — 歯部最大閉止力: 594 kN

用途

• スラリーウォールのパネル掘削におけるクラムシェル／グラブによる施工

主な仕様（表）
最大作業深度 — 80 m
最大グラブ重量（満載時） — 30 t
グラブ操作時の最大引張力（2台ウインチ運転） — 450 kN
復帰モードでの最大引張力（2台ウインチ運転） — 600 kN
駆動 — 電動（ゼロ・エミッション）
エンジン出力 — 390 kW
システム出力 — 390 kW
最大ウインチ線引張力 — 2 x 300 kN
バッテリー充電時間 — 5.0 h
バッテリー容量（稼働時間目安） — 4 h
最小輸送幅 — 3,000 mm
最小輸送高 — 3,600 mm
運転重量 — 72.5 t

特性 / 技術仕様

• 最大作業深度: 80 m
• 最大グラブ重量（満載）: 30 t
• グラブ操作時の最大引張力（2台ウインチ）: 450 kN
• 復帰モードでの最大引張力（2台ウインチ）: 600 kN
• 駆動: 電動（ゼロ・エミッション）
• エンジン出力: 390 kW
• システム出力: 390 kW
• 最大ウインチ線引張力: 2 x 300 kN
• バッテリー充電時間: 5.0 h
• バッテリー稼働時間: 4 h
• 最小輸送幅: 3,000 mm
• 最小輸送高: 3,600 mm
• 運転重量: 72.5 t
