安全ガラスパネル COOL-LITE® ST

ソーラー コントロール用絶縁太陽光

概要
日射制御ガラス。多様な外観と施工のしやすさを特徴とします。本シリーズは、耐久性（層が面2に配置された単板ガラスでの使用が可能）および加工のしやすさ（強化、曲げ、エナメル塗布、合わせガラス化が可能）を備えた日射制御ガラスを揃えています。可視光透過率は製品により約67%〜21%、日射取得係数は約0.69〜0.30の範囲です。

用途

• 二重皮膜の換気または通気ファサードの外側面。
• 層がPVB中間膜に接する単板積層ガラスの扉や引き違い。
• トップライトや屋根（最も日射遮蔽性の高い製品、例：COOL-LITE® ST 120向け）。

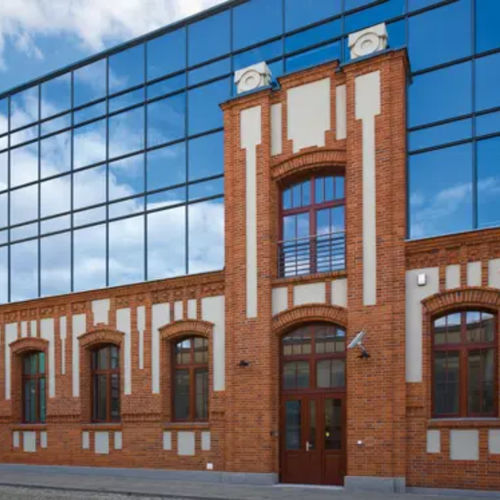

• 昼間のプライバシー保護を目的とした、反射またはやや反射する外観を持つ窓や大開口。
• 内装用途：手すり、フルガラスドア、シャワーパネル等。

利点

• 自然光を確保しつつ、追加の日射保護を調節可能（非常に高い〜非常に控えめまで）。
• 外観のバリエーション（ニュートラル〜やや反射、ニュートラル反射、青味を帯びたやや反射など）。
• 耐久性と加工性により設計上の自由度が高い。

性能
日射制御層を面2に配置し、90%アルゴン充填の複層ガラス（6-16-4）に組成した場合の参考値（EN 673およびEN 410に基づく計算）：
COOL-LITE® ST and STB* | ST 167 | ST 150 | ST 136 | ST 120 | STB 136 | STB 120
外観 | ニュートラル / やや反射（ST167、ST150、ST136） | ニュートラル反射（ST120） | 青味のあるやや反射（STB136、STB120）
可視光透過率 (TL) (%) | 59% | 45% | 33% | 19% | 32% | 20%
外面光反射 RLext (%) | 23% | 20% | 23% | 32% | 19% | 21%
内面光反射 RLint (%) | 24% | 23% | 23% | 30% | 21% | 32%
日射取得係数 (g) | 0.45 | 0.35 | 0.26 | 0.16 | 0.26 | 0.17
Ug係数 (W/m².K) | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0
* 値はEN 673およびEN 410に従い、90%アルゴン充填で計算。面2にコーティングを持ち、6-16-4の複層ガラスとして組成した日射制御ガラス。

ラインナップ

• 単板ガラスは6、8、10 mmの厚さで提供。
• 標準寸法：6000 x 3210 mm。
• 記載外の厚さや寸法は別途対応。

加工

• 熱強化または化学強化が可能。
• PVB中間膜と接する面を含む安全合わせガラスへの組成が可能。
• 曲げ加工（バンピング）。
• エナメル塗布やシルクスクリーン（コーティングと反対側への塗布、またはコーティング側への塗布は一部制限付きで可能）。

使用上の注意
本シリーズのガラスは、面2にコーティングを配置して建物内部側へ向けた単板ガラスとして使用できます。また、面2に日射制御コーティングを配置し、面3に低放射コーティングを組み合わせた複層ガラスとして組成することも可能です。STおよびSTBのコーティングはIGU組成前のエッジ除去を必要としません。こうして組成された複層ガラスはCEKAL認証を受けています。環境・衛生宣言シート（FDES）は製品資料にて入手可能です。

特性 / 技術仕様

• 製品タイプ：日射制御ガラス（COOL-LITE® STおよびSTBシリーズ）。
• 提供される外観：ニュートラル、やや反射、ニュートラル反射、青味のあるやや反射（製品により異なる）。
• 可視光透過率：約67%〜21%（製品により異なる）。
• 日射取得係数：約0.69〜0.30（製品により異なる）。
• 標準単板厚さ：6 mm、8 mm、10 mm。
• 標準寸法：6000 x 3210 mm。
• 対応加工：熱強化、化学強化、ラミネート（PVB）、曲げ、エナメル/シルクスクリーン（制限あり）。
• 推奨組成：単板または複層ガラスにおける面2への日射制御コーティング。
• IGUの参考熱性能（例：6-16-4、アルゴン90%充填）：Ug ≈ 1.0 W/m².K。
