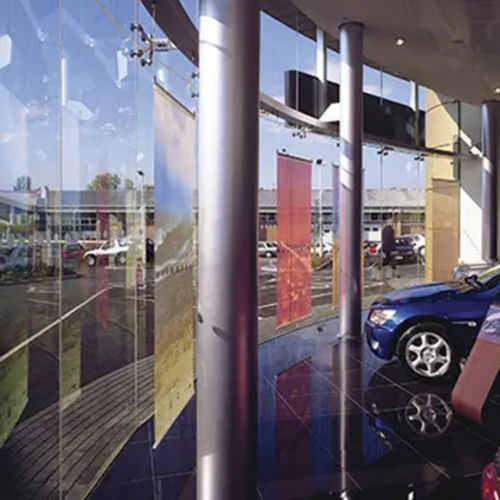

ソーラー コントロール用ガラスパネル POINT S

構造太陽光シート式

説明
POINT S および POINT D システムは、外付け点固定ガラス（VEA）向けの点固定ソリューションです。POINT S：単板ガラス（モノリシックまたは合わせガラス）で、貫通可動式固定具を使用。POINT D：貫通可動式固定具を用いる複層ガラスユニット。これらのシステムは、外部ガラスユニットを垂直または傾斜した支持構造に取り付けることを可能にします。トップライトでは、ガラスは上部支持構造で懸架（吊り）するか、下部支持構造で支持するかのいずれかとなります。ガラス形状は長方形、正方形、台形、三角形などが可能です。固定具の数（3、4、6、8）は、ガラスの厚さ、寸法、形状および荷重条件に応じて決定されます。

認証
両システムは CSTB の Avis Technique による認証を受けています：POINT S（Avis Technique n° 6/15-2279_V2）および POINT D（Avis Technique n° 6/15-2280_V2）。

用途

• 美観と高性能を備えた VEA ファサード（ホールファサード、ハイエンドビルディング）
• 外部ダブルスキンファサード構造
• トップライト
• エレベーターキューブ
• キャノピー
• 内装・都市家具

利点

• 透明性と自然光の導入：目に見える構造を最小限にすることで、視覚的な開放性と採光を最大化します。
• 意匠性：横架材やたて材のないファサード、滑らかで均一な外観が現代的な建築に適しています。
• COOL-LITE® ガラスとの互換性：POINT D は SKN II および XTREME II 系列に対応；POINT S は ST および STB 系列に対応（例：COOL-LITE® ST BRIGHT SILVER）。ST および STB 系列は PVB フィルム側にコーティングを向けた合わせガラスとして使用できます。
• SENTRYGLAS® 構造用中間膜の組み込み可能性：特定の場合にガラス厚および重量を低減できる場合があります。
• 合わせガラス外観の耐久性：固定部にダブルナットを採用し、中間膜の過剰な締め付けを抑制し、孔周辺の剥離リスクを低減します。

固定具とガラスの品揃え・特性
ガラスの孔は固定具の頭部形状・寸法に合わせて座ぐり加工され、施工後は外観がフラットになります。固定具径：36 mm または 50 mm。

適合厚さ

• POINT S：単板ガラス 8–19 mm；合わせガラス 17 mm（68.4）〜30 mm（15 12.4）。
• POINT D：ユニット 29 mm（8-15-6）〜53 mm（10 10.4–15-66.4）、構成に応じて一面または両面が合わせガラス。

SECURIPOINT® ガラス
POINT S および POINT D 用の SECURIPOINT ガラスは強化処理および Heat Soak Test（HST）処理が施されています。識別された生産拠点で製造され、施工後も残る特別なマーキングで識別可能です。

最大寸法

• POINT S：最大 3210 x 6000 mm
• POINT D：最大 2500 x 5000 mm

性能
POINT D は COOL-LITE® SKN II および XTREME II 系列の使用を可能とし、幅広い熱性能および日射性能を提供します。性能値（EN 673、EN 410 に基づく測定）は、最小適合構成（例：POINT D 8-15-6）について、指定どおりにコーティングを配置した場合に計算されます（太陽制御ガラスは面2、低放射ガラスは面3）。

技術支援（支援分野）

• ガラスの設計・算定
• 必要な固定具数の決定
• 構成に応じた追加保護の特定
• 規制に関する技術的検討（地震対策を含む）

技術仕様 / スペック

• ブランド：Saint-Gobain Glass
• モデル：POINT S および POINT D（VEA システム）
• 認証：CSTB Avis Technique POINT S n° 6/15-2279_V2；POINT D n° 6/15-2280_V2
• 固定具径：36 mm または 50 mm
• 対応厚さ POINT S：8–19 mm（単板）；17–30 mm（合わせガラス、構成による）
• 対応厚さ POINT D：29–53 mm（例：8-15-6〜10 10.4–15-66.4）
• 最大ガラス寸法：POINT S 3210 x 6000 mm；POINT D 2500 x 5000 mm
• 太陽関連ガラス互換性：COOL-LITE® SKN II、XTREME II（POINT D）；COOL-LITE® ST、STB（POINT S）
• SENTRYGLAS® 構造用中間膜の組み込み可能性
• SECURIPOINT® ガラス：強化・HST 処理、特別マーキング
