安全ガラスパネル EMALIT® EVOLUTION

ソーラー コントロール用シート式硬化

製品説明
EMALIT® EVOLUTION および SERALIT® EVOLUTION は、1 層以上のエナメルが塗布された強化安全ガラスのシリーズです。エナメルは、処理されたガラスに耐久性のある色彩や装飾を付与します。

EMALIT® EVOLUTION
ガラス全面に1層以上のエナメルを塗布して得られる、不透明で均一な色調のエナメル仕上げガラス。

SERALIT® EVOLUTION
シルクスクリーン印刷により得られるガラスで、不透明または部分的に透明な仕上がりとなり、一般に4色未満の多色デザインを表現できます。量産に適した製造方式です。

エナメルの特性
エナメルは、耐熱性、耐紫外線性、耐湿性に優れ、健康や環境に配慮した組成を基準に選定されています。エナメルは鉛、カドミウム、水銀、六価クロムなどの有害金属を含まず、ガラスのリサイクルを容易にします。

用途

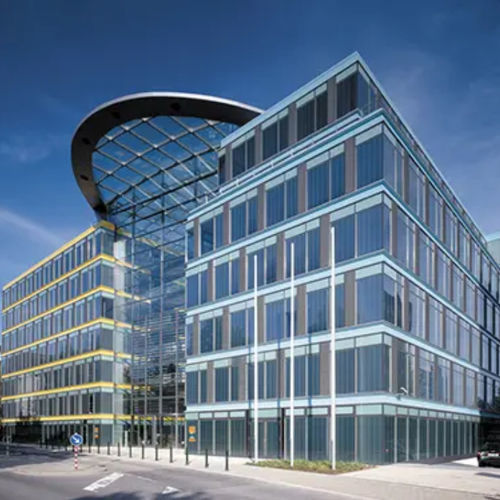

EMALIT® EVOLUTION および SERALIT® EVOLUTION のガラスは、商業・住宅建築の新築や改修の外装ファサード、また屋内外のインテリア（都市家具、キッチンバック、コンロ背面パネル、間仕切り、全面ガラス扉、シャワーパネル等）に利用できます。

• ファサード：充填要素の被覆（サンドイッチパネル、通気式不透明パネル）、デコレーションの被覆率や位置に応じた装飾複層ガラス。
• 内装・外装の仕上げ：壁面被覆、キッチンバック、コンロ背面パネル、都市家具（バス停、掲示板）、空間仕切り、扉の充填、シャワーパネル、間仕切り、家具、手摺充填（積層ガラスとして組成）など。

利点

• 耐久性：耐熱性、耐UV性、耐湿性に優れ、色・外観が長期にわたり安定。エナメルを内向きにしてファサードの単板ガラスとして使用する場合や、基材側にエナメルを向けて衝撃や湿気から保護する壁面材としての使用が可能です。
• 安全ガラス：EN 12150 に適合する強化ガラスで、機械的・熱的耐性が向上しており、自重以外の荷重や大きな温度差を受ける用途に適しています。
• ファサードの均質化：不透明な被覆材として EMALIT® EVOLUTION を用いることで、透明ガラスに近い外面反射を持つ基材と組み合わせた場合に外観の均一化が可能です。
• 装飾性：SERALIT® のスクリーン印刷と低放射（Low-E）膜を組み合わせた複層ガラスは、美観と性能（まぶしさの低減、装飾と位置に応じた日射遮蔽）を両立できます。
• 健康・環境配慮：鉛・カドミウム不使用で、環境基準に適合した製造。リサイクルが容易。

品揃えと外観
使用される基材（PLANICLEAR®, DIAMANT®, PARSOL®, COOL-LITE® ST/STB など）は、外面反射率を調整することを可能にします。EMALIT® EVOLUTION の標準色は 21 色（PLANICLEAR® または DIAMANT® 上の 18 色 CLASSIC、COOL-LITE® 基材上の 3 色 REFLET）。SERALIT® EVOLUTION は同一の標準色を採用しますが、スクリーン印刷によるエナメルは通常薄く、全面塗布のエナメルに比べて若干抑えられた表現になります。半透明エナメルの使用により半透明のエナメルガラス（例：OPALIT® EVOLUTION）や半透明モチーフを持つシルクスクリーンガラス（SERALIT® EVOLUTION OPALE）が得られます。カスタム色・デザインは試作および版制作による検証で対応可能です。

性能と技術情報
標準製作寸法 :
厚さ (mm) | EMALIT® EVOLUTION 最大寸法 (mm) | SERALIT® EVOLUTION 最大寸法 (mm) | 最小寸法 (mm)
4 と 5 | 最大寸法は要問い合わせ | 最大寸法は要問い合わせ | 300 x 300
6 | 3300 x 2000 | 2000 x 3660 | 300 x 300
8 | 3300 x 2100 | 2000 x 3660 | 300 x 300
10 と 12 | 3600 x 2100 | 2000 x 4200 | 300 x 300

注意事項
長さ/幅 比は 8 を超えてはなりません。製造公差：たわみ 3 mm/m、寸法 ±3 mm。

メンテナンス
美観を保つため、中性で研磨剤を含まない洗浄剤で定期的に清掃してください。

使用上および施工上の指示

• エナメル層の位置：初期外観を保持するため、エナメルを外向き（面1）にしての設置は推奨されません。屋外使用の場合は適切な検討が必要です。
• Heat Soak Test：ファサード用途では EN 14179 に準拠した Heat Soak Test の実施が推奨されます。
• 複合化：ガラスは安全合わせガラス（STADIP®, STADIP® PROTECT, STADIP® SILENCE）として積層可能です。エナメル層は複合体の内部または外部に配置できます。SERALIT® EVOLUTION ガラスの複層ガラス化は事前の技術検討が必要です。
• 曲げおよび強化：SERALIT® EVOLUTION ガラスは曲げ加工可能です。用途によっては EN 1863 に準拠した熱処理（強化）が必要となる場合があります。
• 固定方法：溝はめ込み、押さえ縁や金属部品による締付け。ガラス間やガラス/金属の直接接触は避け、帯状取付け時は要素間に最小 3 mm の隙間を確保してください。
• 接着：不透明ガラスは接着可能（例：通気型パネルや被覆用の VEC）。接着の検証試験は現行基準に従い実施する必要があります。接着剤のビードが見えないことを確認し、必要に応じてエナメルの不透明度を調整してください。

特性 / 技術仕様

• 製品種別：エナメル塗布強化安全ガラス（EMALIT® EVOLUTION）およびシルクスクリーン（SERALIT® EVOLUTION）。
• 安全規格適合：EN 12150 準拠の強化ガラス。
• 標準厚さ：4、5、6、8、10、12 mm（構成により異なる）。
• 標準最大寸法：EMALIT® EVOLUTION（例：6 mm で 3300 x 2000 mm、8 mm で 3300 x 2100 mm、10/12 mm で 3600 x 2100 mm）。SERALIT® EVOLUTION（例：6/8 mm で 2000 x 3660 mm、10/12 mm で 2000 x 4200 mm）。最小寸法：300 x 300 mm。
• 公差：たわみ 3 mm/m、寸法 ±3 mm、長さ/幅 比 ≤ 8。
• 耐性：熱、紫外線、湿気に対する耐久性。色の経年安定性。
• 素材と環境：エナメルは鉛、カドミウム、水銀、六価クロムを含まない。環境基準に準拠した製造。リサイクルが容易。
• メンテナンス：中性で非研磨性の洗浄剤による定期的な清掃。
