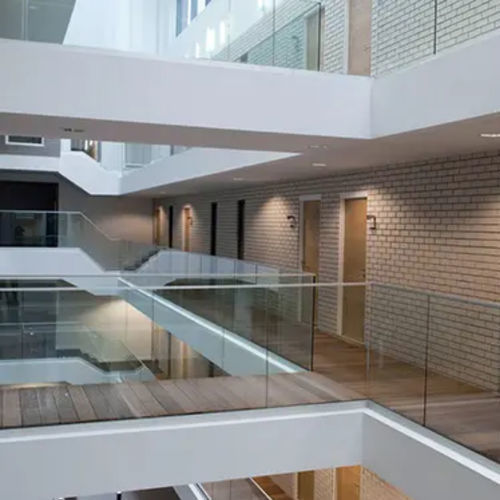

ガラス製手すり DEFENDER series

パネル屋外用テラス用

概要
DEFENDERは、垂直支柱のないフレームレスタイプのガラス手すりシステムを指します。Avis Technique 2.1/21-1812_V1 により認証されたこれらの非伝統的なシステムでは、ガラスの下端のみがコンクリート支持体に固定されたアルミニウムプロファイルに埋め込まれます。各シリーズのプロファイルは直線状の手すりの設置を可能にし、階段の側面（ランピング）としても使用できます。

目的
「保護対象となる、利用者や隣接する空間にいるすべての人々の危険を未然に防ぐための転落防止バリア」
本設置は、公共または居住可能な空間における転落リスクを、地域の要件および規格（静荷重・動荷重試験および計算）に従って防止することを目的としています。

用途

• バルコニー、テラス、屋上テラス、メザニン
• ホテル
• オフィス、エントランスホール
• 子ども向け施設：保育所、学校
• ショッピングセンター（下階への物落下防止）
• 空港、駅 等
• プール縁、パノラマレストランや海辺の飲食店の風除け
• スタンド、スタジアム、劇場（スラブ取付のDF1212LMシステム）

寸法とガラス
複数のパネルを並べた手すりでは、ガラス間の隙間は5〜110 mmの範囲である必要があります。ガラスパネルの最小幅は500 mmです。
DEFENDERシステムに適合するガラス厚は以下の通りです：
• 17.52 mm（構成 88.4）：DF88PICO、DF88LM、DF88DK、DF88MS、DF88FR用
• 21.52 mm（構成 10 10.4）：DF1010LM、DF1010DK、DF1010MS、DF1010FR、DF1010SP用
• 25.52 mm（構成 12 12.4）：DF1212LM、DF1212MS用

意匠と承認済みガラス
Avis Techniqueにより承認された多様なガラス種を用意：透明ガラス PLANICLEAR®、より高い透明度のDIAMANT®（超透明）、透明・着色の積層ガラス STADIP® COLOR。SECURIPOINT®ガラス（強化・Heat Soak（HST）処理済み・積層組立）もあり、EN 14449およびEN 14179に適合し、施工後にSECURIPOINT®のマーキングが確認できます。

施工要件
施工はAvis Technique 2.1/21-1812_V1 の推奨に従う必要があります。性能および使用可能な板材の種類は、地域の規則や国別の指示により変わることがあります。

利点

• 透明性：垂直支柱がないため視界が遮られない
• 意匠性：すっきりとした外観で構造の視認性がほとんどない
• 安全性：Avis Techniqueで認証された完結したシステムであり、物の転落防止設計が施されている

システムの技術的説明（抜粋）
DEFENDER LM

• ガラス保持と調整の特許システム
• POMクランプおよびアルミ製プレッサー、A4ステンレス締結ねじ
• 六角レンチまたはドライバーで素早くガラスを整列可能
• 高強度ハニカムアルミニウムプロファイル
• コンパクト寸法：b = 72/80 mm x h = 120 mm
• 200 mmピッチで予め穴あけ済みで供給
• カバー無しでは、荷重支持プロファイルは陽極酸化処理済み（素地仕上げ用ではない）
• 陽極処理厚：20ミクロン

DEFENDER MS

• ガラス固定の特許システム
• POMクランプ、アルミまたはGrivory®製プレッサー、A4ステンレスねじ
• 接触面積と性能を最大化する連続ガスケット
• 片側のみの簡単・迅速な取り付け（六角レンチまたはドライバー）
• 高性能のハニカムアルミプロファイル
• コンパクト寸法：b = 72/80 mm x h = 120 mm
• 200 mmピッチで予め穴あけ済みで供給
• カバー無しでは、荷重支持プロファイルは陽極酸化処理済み（素地仕上げ用ではない）
• 陽極処理厚：20ミクロン

ガラスの安全性
Heat Soak（HST）処理された強化積層ガラスを使用し、SECURIPOINT®マーキングが施され、EN 14449およびEN 14179に適合しており、高い耐性と安全性を確保します。

仕様 / 技術データ

• 製品名：DEFENDER
• 認証：Avis Technique 2.1/21-1812_V1
• 用途：屋内および屋外、民間建築および公衆が利用する建築物
• ガラス間距離：5〜110 mm
• 最小パネル幅：500 mm
• システム別ガラス厚：17.52 mm / 21.52 mm / 25.52 mm（参照 DF88…、DF1010…、DF1212… により異なる）
• プロファイル：ハニカムアルミニウム（b = 72/80 mm x h = 120 mm）
• 固定具：POMクランプ、アルミまたはGrivory®プレッサー、A4ステンレスねじ
• 予め穴あけされたピッチ：200 mm
• 荷重支持プロファイルの陽極処理：20ミクロン
• 安全ガラス：強化積層 HST、SECURIPOINT®マーキング、EN 14449 および EN 14179 準拠
• Avis Technique の施工推奨の厳守が必須
