安全ガラスパネル VARIO®

絶縁2層ガラス透明

説明
VARIO® は、製造時に気密バリア（シーリングバリア）内に組み込まれた金属インサートを備えた断熱複層ガラス（二重ガラス）です。これらのインサートにより、適切な固定システムを用いて製品をファサードや屋根採光部（ヴェリール）に直接取り付けることができます。VARIO の外側ガラスは、断熱ガラスユニットの気密バリアに接着されてファサードに保持されます。

用途

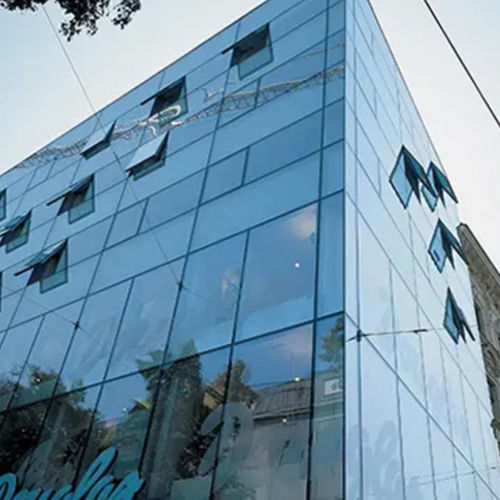

• ファサード、カーテンウォール
• 屋根または採光部

特長とラインナップ
インサートには目立たない機械的固定具（クランプ）が取り付けられ、外観は外側面接着ガラスと同様に滑らかで均一な仕上がりになります。

ラインナップ
VARIO® 断熱ガラスは4つの構成で提供されます：

VARIO® U ADHESIVE および VARIO® U FLOTTANT
内側ガラスに接着された連続インサート、または気密バリア中央に浮いた連続インサートを備え、配置は次のとおり：

• 縦方向の2つの高さに配置して連続帯として取付ける場合（水平辺のかえし部が、外側ガラスの剥離時の保持を助けます）；
• または四辺に配置する場合（この場合、外側ガラスの保持のために補助的な保持装置を設ける必要があります）。

VARIO® II FLOTTANT
気密バリア中央に点状の浮遊インサートを備え、配置は次のとおり：

• 縦方向の2つの高さに配置して連続帯として取付ける場合（水平辺のかえし部が剥離時の保持を確保します）；
• または四辺に配置し、上辺に連続インサートを設け、他の三辺に点状インサートを配置する場合（この場合、外側ガラスの保持のため補助的な保持装置を用意してください）。

VARIO® DZ FLOTTANT
四辺すべてに気密バリア中央の浮遊インサートを備え、上辺に連続インサート、他の三辺に延長を伴う点状インサートを配置します。延長部は外側ガラスのエッジ厚みへの専用加工に差し込まれ、外部から見えないこれらの部材は追加の安全性を提供します：外側ガラスが剥離した場合でも、延長を伴う点状インサートが全荷重を受け持ち、外側ガラスを保持します。

対応ガラス
各バリエーションにより、ファサード用の幅広いガラスを使用できます。最大寸法：2500 x 5000 mm。

規制情報
VARIO® ガラスは Avis Technique（2022年1月以降）を取得しており、規格 EN 1279 に適合しています。

特性 / 技術仕様

• 種類：気密バリアに金属インサートを統合した断熱複層ガラス（二重ガラス）。
• 固定：インサートに統合された目立たない機械的固定具（クランプ）。
• 外側固定方法：外側ガラスを断熱ガラスユニットの気密バリアに接着して固定。
• 構成：VARIO® U ADHESIVE、VARIO® U FLOTTANT、VARIO® II FLOTTANT、VARIO® DZ FLOTTANT。
• インサートの選択肢：連続インサートまたは点状インサート、縦2高さまたは四辺配置、延長を伴う点状インサート（追加の安全性）。
• 典型的な用途：ファサード、カーテンウォール、屋根、採光部。
• 最大寸法：2500 x 5000 mm。
• 規格・適合：Avis Technique（2022年1月）、EN 1279 に適合。
