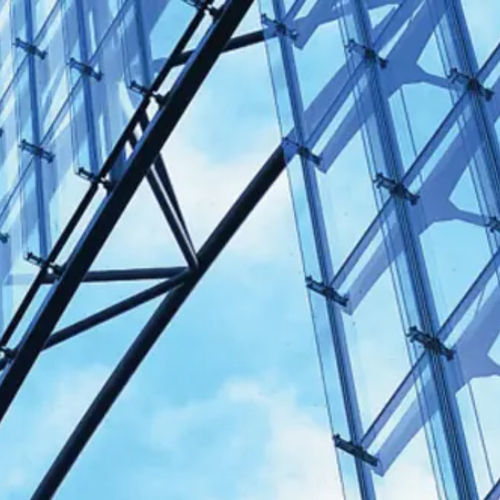

ガラス製ファサード SPIDER GLASS®

固定型耐候性

説明
SPIDER GLASS®は、外付けガラス（VEA）用のガラスおよび構造体への固定を含む一式のシステムです。本システムは、貫通固定を備えたPOINT S または POINT Dの安全ガラス、構造への連結要素（アンカーおよびコネクタ）、および気密・防水システムで構成されています。この非従来型のソリューションは、CSTB 技術承認（Avis Technique）番号 2.1/13-1571_V2 により認証されています。

用途

• 垂直または傾斜した外壁
• 二重皮膜（ダブルスキン）ファサード
• 屋根、トップライト、庇
• エレベーター囲い
• 内装仕上げ
• 都市家具

特長
SPIDER GLASS® SYSTEMS は、VEA 用に特化して互換性を持たせたガラス部材と金属部品を提供します。設置業者、設計者、発注者にとって保険・技術上の条件を簡素化します。設計者は、薄く軽やかな構造で支えられた、滑らかで透明な外皮を実現できます。

製品構成

• ガラス：POINT S または POINT D 系列の安全ガラスで、ガラスと可動固定具が一体となった構成。
• アンカー：ガラス面を支持構造に接続するための金属部品。ガラスの自重、気象荷重（風・雪）を支持し、面の平滑さを調整できる。位置に応じて1〜4本のアーム（サテライト）を持ち、調整および熱伸縮対策を備える。ステンレス製のアンカーモデルを4種類、用途に応じて鏡面またはサテン仕上げで提供。
• コネクタ：アンカーと二次構造または支持構造をつなぐ要素。接合形態に応じた複数のソリューションがある。
• シールシステム：バックアップ材上に押出しシリコーンシール剤を充填してガラス間の気密を確保する方式。周辺シリコーンプロファイルによりガラス同士またはガラスと躯体間のシールを確保。

構造構成

• 密着構造（S1 システム）：アンカーがコネクタ（オメガ I または II）を介して直接支持構造に固定される方式。パネルと構造との距離は約100mm。コネクタは矩形、円形、楕円形断面を受け入れる設計。
• 張出し構造（S2 システム）：垂直に張力をかけたケーブルでガラスを吊る方式。ガラス面はガラスに垂直なロッドのネットワークやガラスリフティナーで筋交いされ、支持構造をファサード面から離し透明性を高めることができる。ロッドは最大2mまで対応可能。
• 張出し構造（S3 システム）：垂直に張力をかけたケーブルでガラスを吊り、水平ケーブルで筋交いを行う方式。

施工上の留意点
各ガラスごとに1つの固定具を基準点とし、他の固定具は一方向または二方向の平行移動を許容します。部材は調整機構を備えています。部材の取付けやシール施工を詳述した SPIDER GLASS® SYSTEMS の施工ガイドが設置業者向けに用意されています。

技術的特徴 / 仕様

• 施工ガイドは設置業者向けに提供（部材の取付けとシール施工を詳述）。
• 設計原則：支持構造はガラスの自重および気象荷重を引き受けるように設計され、ガラスに荷重を伝達しない。
• ガラスは気象荷重のみを受け、応力の伝達を避けるため隣接するガラスとは独立している必要がある。
• 支持構造の種類はいくつか可能（密着、張出し等）。
• 施工：ガラスごとに基準固定具、他の固定具は移動を許容、部材は調整機構を装備。
• ガラス間の気密：バックアップ材上に押出しシリコーンシール剤、ガラス同士またはガラスと躯体間の周辺シリコーンプロファイル。
• 規制関連：CSTB Avis Technique n° 2.1/13-1571_V2；CSTB文書 3574-V2 の推奨に準拠。
