Piso aquecido elétrico 100305

residencialda linha comercialpara piso em betão

Visão geral do produto

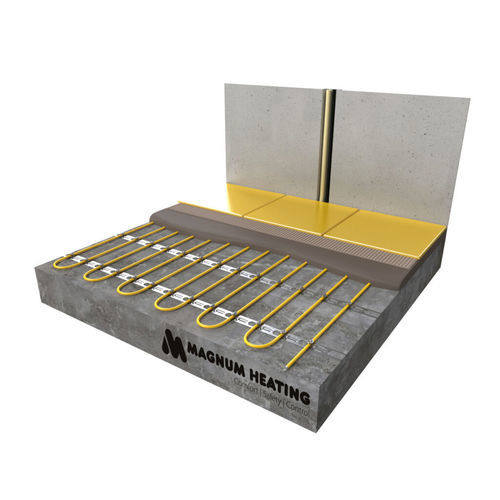

O MAGNUM Cable é um cabo de aquecimento elétrico concebido para instalação em chapeados de cimento. O espaçamento entre cabos determina a potência por m², permitindo mais potência para resposta mais rápida e temperaturas de superfície mais elevadas ou menos potência para temperaturas constantes/baixas. O cabo é flexível para facilitar a instalação e pode ser fixado ao MAGNUM Isorol ou a placas perfiladas com fita de alumínio ou a malha de betão com abraçadeiras. Existem tiras espaçadoras para montagem direta no pavimento.

Métodos de instalação
Estão disponíveis duas versões de potência linear: 10 W/m e 17 W/m. Os cabos 10 W/m são fornecidos em potências totais de 100 a 1900 W, cobrindo áreas aproximadas de 1–20 m². Os cabos 17 W/m são fornecidos em potências totais de 300 a 3300 W, cobrindo áreas aproximadas de 2–30 m². Cada cabo de aquecimento é em loop na extremidade, pelo que a alimentação é apenas de um lado; esta ligação cega única elimina a necessidade de retorno para o termostato. MAGNUM Cable não é adequado para betão leve.

Notas adicionais
Um termostato WiFi avançado compensa o tempo de aquecimento para que o piso atinja a temperatura necessária no momento certo. A ausência de radiadores de parede oferece liberdade de layout quando o aquecimento principal o permite.

Exemplo de cálculos da distância do cabo
Para calcular o espaçamento: dividir a área livre (m²) pela potência total do cabo (W) e multiplicar o resultado pela potência linear (10 ou 17 W/m). Os dois primeiros dígitos após a casa decimal indicam o espaçamento em centímetros.

Exemplos:
500 W em 3 m² → (3 ÷ 500) × 17 = 0,102 → espaçamento 10 cm
1000 W em 7 m² → (7 ÷ 1000) × 17 = 0,119 → espaçamento 11–12 cm

Conteúdo da embalagem

• Cabo de aquecimento
• Fita de fixação
• Tubo flexível para sensor de piso
• Manual de instalação

MAGNUM Cable 17 (Set) — seleção

• Art.nr. 100305 / 110305 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 100505 / 110505 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 100705 / 110705 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 101005 / 111005 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 101255 / 111255 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 101705 / 111705 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 102105 / 112105 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 102605 / 112605 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 102905 / 112905 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 103305 / 113305 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 17 W/m (Individual)

• Art.nr. 120300 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 120500 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 120700 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 121000 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121250 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 121700 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 122100 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 122600 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 122900 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 123200 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 10 W/m (Individual)

• Art.nr. 120107 — 10 m — 100 W — 0,4 A — 529 Ω
• Art.nr. 120207 — 20 m — 200 W — 0,9 A — 264 Ω
• Art.nr. 120307 — 30 m — 300 W — 1,3 A — 176 Ω
• Art.nr. 120407 — 40 m — 400 W — 1,7 A — 132 Ω
• Art.nr. 120507 — 50 m — 500 W — 2,2 A — 106 Ω
• Art.nr. 120607 — 60 m — 600 W — 2,6 A — 88 Ω
• Art.nr. 120807 — 80 m — 800 W — 3,5 A — 66 Ω
• Art.nr. 121007 — 100 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121207 — 120 m — 1200 W — 5,2 A — 44 Ω
• Art.nr. 121507 — 150 m — 1500 W — 6,5 A — 35 Ω
• Art.nr. 121907 — 190 m — 1900 W — 8,3 A — 28 Ω

Opções / Acessórios

• Art.nr. 720100 — MAGNUM Stabiliser fibres — Saco 150 g
• Art.nr. 720150 — MAGNUM Fita de alumínio — Rolo 10 m × 5 cm
• Art.nr. 720310 — MAGNUM Tiras espaçadoras — 10 m
• Art.nr. 720315 — MAGNUM Tiras espaçadoras — 15 m
• Art.nr. 720400 — MAGNUM Tiras de bordo — Rolo 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — Rolo 24 m², 3 mm

Especificações (resumo)

• Tipo de sistema: Elétrico
• Altura do sistema: 7 mm
• Largura: Variável
• Altura mínima de instalação: 30 mm
• Instalação: Chapeado
• Potência linear 17 W/m: 115–200 W/m²
• Potência linear 10 W/m: 60–115 W/m²
• Adequado para áreas molhadas, azulejos, madeira, laminado (PVC), carpete: Aprovado
• Certificações: CE, NEMKO
• Garantia: Vitalícia* (parte eletromecânica)
