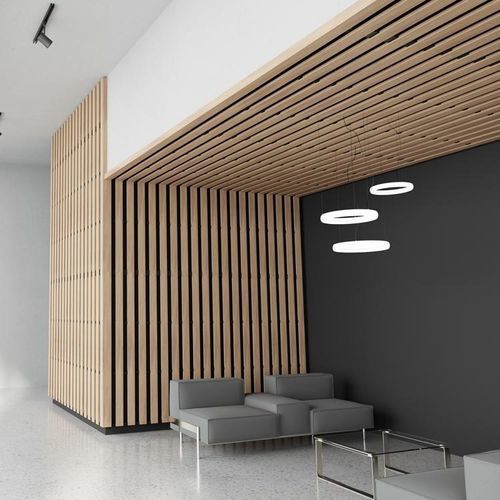

仮天井用吸音パネル LINEA 9.2.6

モミ材製木材無垢材

製品説明
吊り天井用の無垢材吸音パネル。露出T24グリッド取付けまたは支持フレームへネジ止めの施工に対応。表面は木製ルーバー、裏側に対向桟を備え、オプションの吸音充填材（硬質ロックウールは別売）を併用可能。

バージョン

• T24グリッド取付け用
• 金属または木製フレームへネジ止め用

主な特長

• ルーバー断面90×20 mm、ルーバー間隔60 mm（中心間隔150 mm）の無垢材スラットパネル
• 総厚：55 mm、開口率：40%
• スギ（またはトウヒ）、パイン、オーク等の木種を選択可能
• 現場施工に応じた二つの取付方式

技術データ
パネル寸法：2495 x 600 mm（ネジ止めのみ）
1880 x 600 mm
1265 x 600 mm
スラット断面：90 mm（表面） x 20 mm（高さ）
スラット間隔：60 mm
スラット中心間隔：150 mm
黒色裏対向桟：34 x 45 mm
総厚：55 mm
面密度（スギ）：7.4 kg/m2
面密度（パイン）：9.9 kg/m2
面密度（オーク）：11.6 kg/m2
開口率：40%

音響性能

• 評価指標：αw = 0.65
• 吸音クラス：クラスC
• 性能はISO 11654（LINEA + LR 20mm、プルーヌムE250mm）に基づき算出、吸音はISO 354に準拠して測定

仕上げ / 火災反応
木種および仕上げによりEuroclass B-s1,d0またはB-s2,d0の難燃処理仕上げが可能。ベルギー規格NBN 713.020への適合も対応可。

耐火性能
LINEA 9.2.6はLINEA 9.2.6 RとしてNBN 713.020に適合させ、30分間の火耐性（SF 30分）を提供可能。

取付け
T24グリッドへの取付け、またはNF EN 13964およびDTU 58-1に準拠したネジ止め施工。

裏面パネル
黒色不織布仕上げの硬質ロックウールパネル（2.4 kg/m²、600 x 600 mm、厚さ20または22 mm）。Laudescherは供給しません。

木材と仕上げ

• 使用可能木種：造作パイン、スギ/トウヒ、パイン、オーク
• スラット仕上げ：ニス塗装（敏感な環境向けに透明ニスあり）
• 難燃処理仕上げやワックスカラー仕上げのオプションあり。他色は要問合せ

ダウンロード
製品シート、音響証明書、カラーチャート、LINEA Cradle to Cradle™証明書、ベルギー火災適合書類等の技術資料をダウンロード可能。

技術仕様

• 型番：Linea 9.2.6
• パネル寸法：2495 x 600 mm（ネジ止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット断面：90 x 20 mm
• スラット間隔：60 mm；中心間隔：150 mm
• 総厚：55 mm
• 裏対向桟：34 x 45 mm
• 開口率：40%
• 使用木種：スギ/トウヒ、パイン、オーク（造作パイン等は要問合せ）
• 面密度：7.4 kg/m²（スギ）；9.9 kg/m²（パイン）；11.6 kg/m²（オーク）
• 音響：αw = 0.65 — 吸音クラスC（ISO 354 / ISO 11654）
• 燃焼反応：Euroclass B-s1,d0 または B-s2,d0（木種/仕上げによる）；NBN 713.020適合可能（LINEA 9.2.6 R）
• 施工基準：NF EN 13964、DTU 58-1
• 裏面パネル：硬質ロックウール 2.4 kg/m²（未提供）
