仮天井用吸音パネル LINEA 9.2.3

トウヒ製無垢材オーク材

短い説明
吊り天井用の無垢木材吸音パネル。

概要

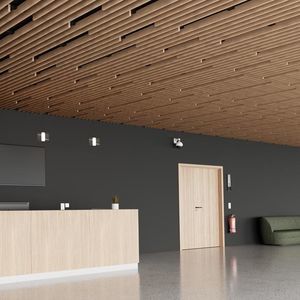

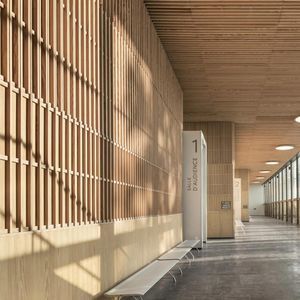

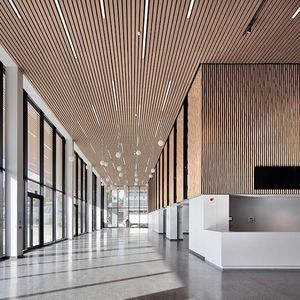

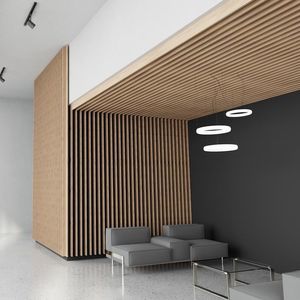

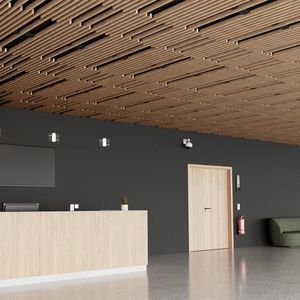

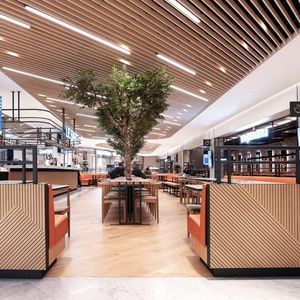

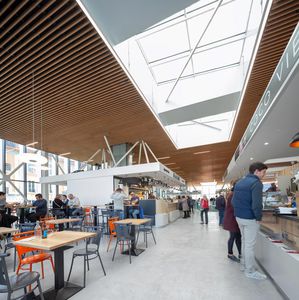

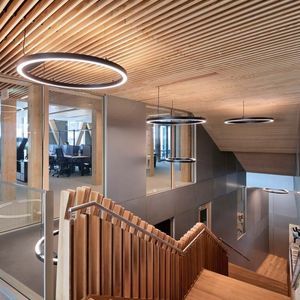

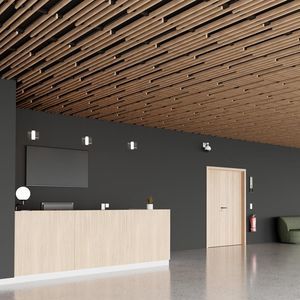

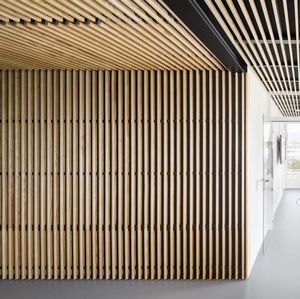

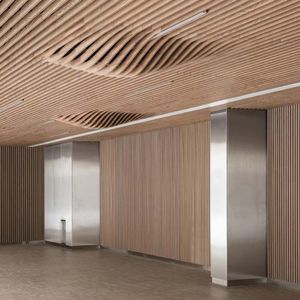

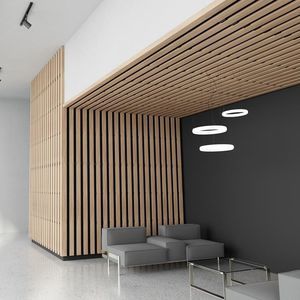

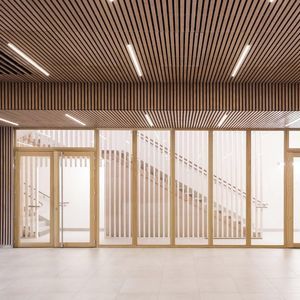

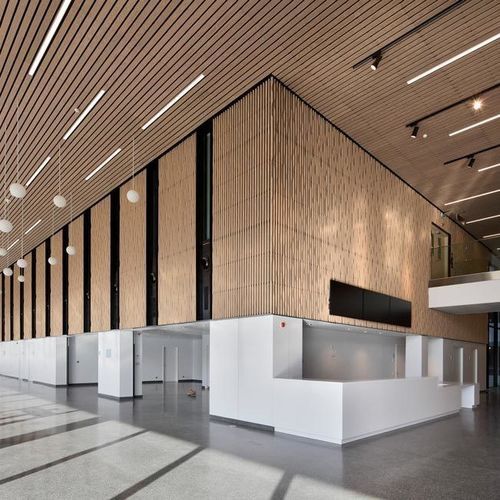

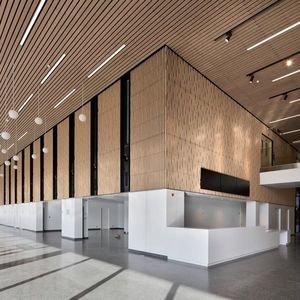

Linea 9.2.3 は、吊り天井用途に設計されたフラットスラット（平板）木製吸音天井パネルです。パネルは、2つの取り付けバージョンと複数の木材種・仕上げで提供されます。音響性能は ISO 354 に準拠して測定され、吸音データは指定の組合せについて ISO 11654 に準拠して算出されています。

バージョン / 固定方法

• T24 グリッドへの設置用。
• 金属または木製フレームへネジ止めするタイプ。

音響性能

• 加重指標：αw = 0.50
• 吸音クラス：クラス D

仕上げ / 耐火性
難燃処理済み。木材の種類と仕上げにより Euroclass B-s1, d0 または B-s2, d0。ベルギーの防火規格 NBN 713.020 に適合する可能性あり。オプションの LINEA 9.2.3 R は、該当規格に適合するように対応した場合、30分の耐火安定性（SF 30 分）を提供できます。

施工基準
T24 グリッド設置またはネジ固定での施工。施工は NF EN 13964 および DTU 58-1 に準拠します。

背面パネル（吸音充填材）
硬質吸音ロックウール板（2.4 kg/m²）、黒いフリース仕上げ（寸法：600 x 600 mm、厚さ：20 または 22 mm）。Laudescher は供給しません。

木材と仕上げ
利用可能な木材種および仕上げ：

• 木材：オーク、ダグラスファー、パイン、シルバーファー（スプルース/エピセア参照あり）。
• スレート仕上げ。
• 塗装仕上げ：クリアニス、ホワイトウォッシュソフトニス、ホワイトソフトニス。
• ワックス着色仕上げ：ホワイト、ホワイトオーク、ダグラス、オーク、ハニー、マホガニー、チェリー、チョコレート、グレー、ウェンジ、ブラック、グリーン。

ダウンロード＆証明書（参考）
製品シート、音響証明書、カラーチャートは製品ドキュメントとして提供されます。

技術仕様

• パネル寸法：2495 x 600 mm（ネジ固定のみ）；1880 x 600 mm；1265 x 600 mm。
• スラット断面：90 mm（表面） x 20 mm（高さ）。
• スラット間隔：30 mm。
• スラット中心間距離：120 mm。
• 黒色後部カウンタースラット：34 x 45 mm。
• 総厚：55 mm。
• 木材種：シルバーファー、パイン、オーク（オーク、ダグラス、パイン、スプルースの参照あり）。
• 面密度（シルバーファー）：8.9 kg/m²。
• 面密度（パイン）：12 kg/m²。
• 面密度（オーク）：14.1 kg/m²。
• 開口率：25%。
• 音響加重指標：αw = 0.50（吸音クラス D）。
• 耐火性：木材と仕上げにより Euroclass B-s1,d0 または B-s2,d0；NBN 713.020 への適合可能性；参照 LINEA 9.2.3 R にて 30 分耐火安定性のオプション。
• 施工：T24 グリッドまたはネジ固定；NF EN 13964 および DTU 58-1 準拠。
• 背面パネル（未供給）：硬質吸音ロックウール板 2.4 kg/m²、黒フリース、600 x 600 mm、厚さ 20 または 22 mm。
