仮天井用吸音パネル LINEA 2.6.8

モミ材製無垢材オーク材

概要
吊り天井用の無垢材吸音パネルです。

バリエーション

• T24グリッドへの設置用
• 金属または木製フレームへビス固定用

音響性能
加重係数：αw = 0.85
吸音等級：クラスB
種々の吸音データ（αp、αw、吸音等級）は ISO 11654 に基づき算出（Linea + 吸音補助材 + プラナムE250 mm上に20 mm岩綿）。吸音測定は ISO 354 に準拠して実施されています。

仕上げ / 火災反応（EN 13501-1準拠）
難燃処理：木材の種類や仕上げにより Euroclass B-s1, d0 または B-s2, d0。
ベルギーの防火規格 NBN 713.020 への適合可能性あり。

耐火性能
LINEA 2.6.8 はベルギー規格 NBN 713.020（参照 LINEA 2.6.8 R）に適合するよう調整可能で、30分の耐火安定性を提供できます。

取付
T24グリッドへの設置またはビス固定
– NF EN 13964 に準拠
– DTU 58-1 に準拠

裏面パネル
黒いフリース仕上げの堅牢な吸音岩綿板（2.4 kg/m²）（寸法：600 x 600 mm、厚さ：20 または 22 mm）。Laudescher による供給はありません。

木材と仕上げ
木種

• モミ
• マツ
• ナラ

ルーバー仕上げ / クリア塗装

• クリア塗装

難燃処理仕上げ

• ナチュラル（難燃塗装）
• ダグラス
• オーク
• ホワイトオーク
• ハニー

ワックス着色仕上げ

• ホワイト
• ダグラス
• オーク
• ホワイトオーク
• グリーン
• チェンザ
• ウェンゲ
• ブラック

ギャラリー / 製品画像

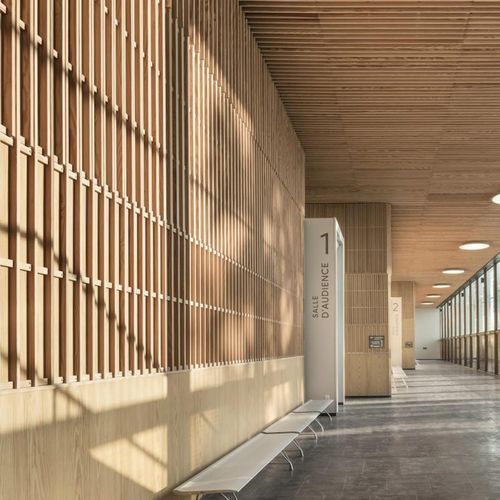

製品の複数ビュー（前面、取付およびビス固定バリエーション）やプロジェクト適用写真を掲載しています。

技術データ（表）
パネル寸法：2495 mm（ビス固定のみ）；1880 x 600 mm；1265 x 600 mm
ルーバー断面：20 mm（表面） x 68 mm（高さ）
ルーバー間隔：80 mm
ルーバー中心間距離：100 mm
黒色背面カウンタールーバー：34 x 45 mm
総厚：95 mm
木種：モミ、マツ、ナラ
面密度（モミ）：8.9 kg/m2
面密度（マツ）：11.7 kg/m2
面密度（ナラ）：13.6 kg/m2
開口率：80 %

技術仕様

• 型番：Linea 2.6.8
• 製品種別：吊り天井用無垢材吸音パネル
• パネル寸法：2495 mm（ビス固定のみ）；1880 x 600 mm；1265 x 600 mm
• ルーバー断面：20 mm（表面） x 68 mm（高さ）
• ルーバー間隔：80 mm
• ルーバー中心間距離：100 mm
• 黒色背面カウンタールーバー：34 x 45 mm
• 総厚：95 mm
• 木種：モミ、マツ、ナラ
• 面密度（モミ）：8.9 kg/m2
• 面密度（マツ）：11.7 kg/m2
• 面密度（ナラ）：13.6 kg/m2
• 開口率：80 %
• 音響：加重係数 αw = 0.85；吸音等級 B（ISO 354 による測定；指定の構成について ISO 11654 により算出）
• 防火：木材／仕上げにより Euroclass B-s1, d0 または B-s2, d0；NBN 713.020 に合わせて 30 分の安定性に適合可能（LINEA 2.6.8 R）
• 取付：T24グリッドまたは金属／木製フレームへのビス固定（NF EN 13964、DTU 58-1 に準拠）
• 裏面パネル：黒いフリース仕上げの堅牢な岩綿板 2.4 kg/m²（600 x 600 mm；20 または 22 mm）— 供給なし
