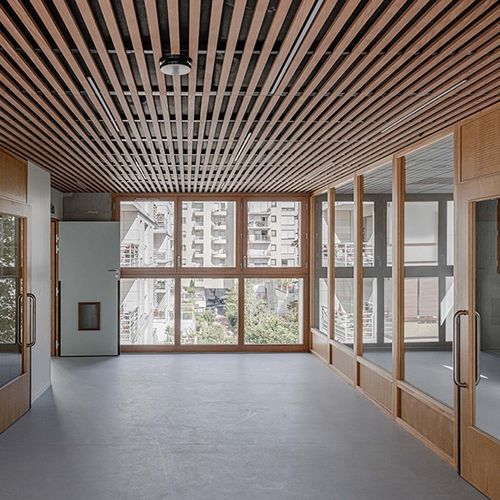

仮天井用吸音パネル LINEA 4.2.4

無垢材オーク材マツ製

概要
吊り天井用の無垢木製吸音パネル。T24グリッド用または金属/木製フレームへねじ止めする仕様で提供されます。

特長

• 設置バージョン：T24グリッド対応または金属/木製フレームへねじ止め

吸音性能
等価吸音率（αw）= 0.75
吸音等級：クラス C
吸音データ（αp、αw、吸音クラス）は ISO 11654 に準拠して算出（LINEA + LR 20 mm 吸音補助材、プレンム E250 mm）。測定は ISO 354 に準拠。

仕上げ / 耐火性能（EN 13501-1 に準拠）
木材種類および仕上げにより、難燃処理で Euroclass B-s1, d0 または B-s2, d0。

施工

• T24グリッド取り付けまたはねじ止めによる施工
• NF EN 13964 準拠
• DTU 58-1 準拠

バックパネル
黒いフリースで被覆された剛性吸音岩綿（2.4 kg/m²）（サイズ：600 x 600 mm、厚さ：20 または 22 mm）。バックパネルは Laudescher 提供外。

パネル寸法

• パネル寸法：2495 x 600 mm（ねじ止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット 表面 x 高さ：42 x 20 mm
• スラット間隔：43.71 mm — ピッチ（中心間隔）：85.71 mm
• 黒色背面カウンタースラット：34 x 45 mm
• 総厚：55 mm
• 開口率：51%

木材と仕上げ

• 樹種：接ぎ合わせパイン、シルバーファー、パイン、オーク
• その他の色は要望に応じて対応
• 敏感な環境向けにクリアラッカーオプションあり

スラット仕上げ
ラッカー仕上げ

• クリアラッカー

難燃処理仕上げ

• ナチュラル（難燃ラッカー）
• ダグラス
• オーク
• ホワイトオーク
• ハニー

ワックス着色仕上げ

• ホワイト
• ダグラス
• オーク
• ホワイトオーク
• グリーン
• Cenza
• Wenge
• ブラック

ダウンロードと証明書
製品データシート、音響証明書、LINEA カラーチャート、Cradle to Cradle™ LINEA 証明書が製品ドキュメントとして利用可能。

技術仕様

• 製品：Linea 4.2.4 Ceiling
• タイプ：吊り天井用無垢木製吸音パネル
• パネル寸法：2495 x 600 mm（ねじ止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット 表面 x 高さ：42 x 20 mm
• スラット間隔：43.71 mm；ピッチ：85.71 mm
• 総厚：55 mm
• 背面カウンタースラット：34 x 45 mm
• 開口率：51%
• 樹種：シルバーファー、パイン、オーク
• 面密度：シルバーファー 6.8 kg/m2；パイン 8.9 kg/m2；オーク 10.3 kg/m2
• 音響：αw = 0.75（吸音クラス C）— ISO 11654 / ISO 354
• 耐火：Euroclass B-s1, d0 または B-s2, d0（木材と仕上げに依存）
• 施工方法：T24グリッドまたは金属/木製フレームへねじ止め；NF EN 13964 および DTU 58-1 準拠
• バックパネル：剛性岩綿板 2.4 kg/m²、黒フリース被覆（600 x 600 mm；20 または 22 mm）— 非供給
