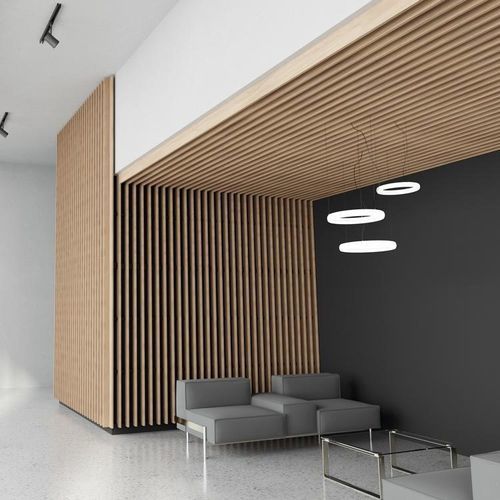

仮天井用吸音パネル LINEA 2.9.8

無垢材オーク材マツ製

短い説明
吊り下げ天井用の無垢木製吸音パネル、型番 Linea 2.9.8。T24グリッド取付またはねじ止め取付に対応、複数のパネル寸法と木材仕上げを選択可能です。

概要

• 吊り下げ天井システム向けに設計された無垢材スラットの吸音パネルです。
• 取付方式：T24見切りグリッドへの埋め込みまたは金属/木製下地へのねじ止め。
• パネル寸法：2495 x 600 mm（ねじ止め専用）、1880 x 600 mm、1250 x 600 mm。

音響性能
加重吸音率：αw = 0.85。吸音等級：クラスB。数値（αp、αw、吸音等級）はISO 11654に基づき、吸音補助材＋20 mm岩綿をE250 mmプレナムに組み合わせて算出。吸音はISO 354により測定。

防火性能と仕上げ
木材の種類と仕上げにより、Euroclass B-s1,d0 または B-s2,d0。ベルギー規格 NBN 713.020 に適合するようLINEA 2.9.8 Rへの適合が可能で、30分の耐火安定性を提供します。複数の塗装およびワックス着色仕上げを用意。

施工
T24グリッドでの設置、または下地にねじ止めにて設置。適合規格：NF EN 13964、DTU 58-1。

背面パネル
硬質吸音岩綿板（2.4 kg/m²）、黒フェルト仕上げ（サイズ：600 x 600 mm、厚さ：20 または 22 mm）。注：背面パネルはLaudescherによる供給対象外です。

木材と仕上げ

• 木種：パイン、フィンガージョイント加工のスラットオーク。
• 塗装：クリア塗装（敏感な環境に推奨）。
• ワックス着色仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンジ、ブラック。他色は要望に応じて対応。
• 対向スラット仕上げ：ワックス着色仕上げ対応（例：ブラック）。

技術データ
パネル寸法：2495 x 600 mm（ねじ止め専用）；1880 x 600 mm；1250 x 600 mm
スラット断面：20 mm（面） x 90 mm（高さ）
スラット間隔：80 mm
スラット中心間距離：100 mm
黒色背面対向スラット：34 x 45 mm
総厚：117 mm
面密度：パイン 14.3 kg/m²；オーク 16.8 kg/m²
開口率：80 %

ダウンロード / 証明書
提供ドキュメント：製品シート、音響証明書、LINEAカラーチャート、Cradle to Cradle™ LINEA証明書、ベルギー防火規格適合書類。

特徴 / 技術仕様

• 型番：Linea 2.9.8
• 用途：吊り下げ天井用吸音パネル
• 設置方法：T24グリッドまたは金属/木製下地へねじ止め（NF EN 13964、DTU 58-1）
• パネル寸法：2495 x 600 mm（ねじ止め専用）；1880 x 600 mm；1250 x 600 mm
• スラット断面：20 x 90 mm（面 x 高さ）
• スラット間隔：80 mm；中心間距離：100 mm
• 背面対向スラット：34 x 45 mm（黒）
• 総厚：117 mm
• 木種：パインまたはフィンガージョイントオーク
• 面密度：パイン 14.3 kg/m²；オーク 16.8 kg/m²
• 開口率：80 %
• 音響：αw = 0.85（クラスB）— ISO 354で測定、ISO 11654で計算（吸音補助材＋20 mm岩綿をE250 mmプレナムに設置した条件）
• 防火：木材/仕上げによりEuroclass B-s1,d0 または B-s2,d0；NBN 713.020対応のLINEA 2.9.8 Rオプションで30分
• 背面パネル：硬質岩綿板 2.4 kg/m²、黒フェルト、600 x 600 mm、20 または 22 mm（供給外）
• 仕上げ：クリア塗装；ワックス着色（ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンジ、ブラック）；他色は要望に応じて
