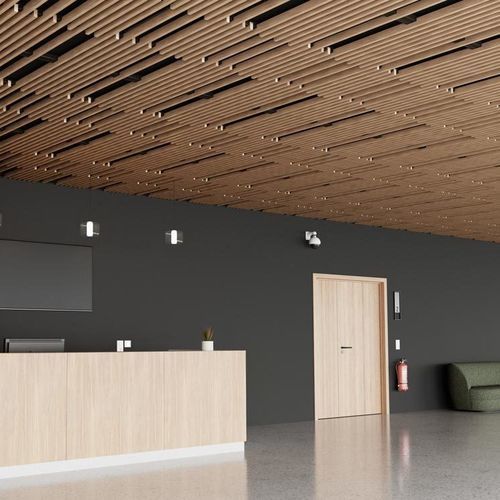

仮天井用吸音パネル LINEA 2.4.3 LITE

モミ材製トウヒ製無垢材

短い説明
吊り天井用に設計された無垢木製のスラット式音響天井パネル。T24グリッドへの組み込みまたは金属・木製下地への直付けに対応するモジュール式パネルで、建築プロジェクト、オフィス、公共空間に適しています。開口率88％、試験条件下でのαw = 0.9。

特長
異なる天井システムに対応する2つの取付バージョンを用意：

• T24グリッドへの取付
• 金属または木製フレームへのビス止め

技術仕様

• パネル寸法：1880 x 600 mm
• スラット断面：20 mm（端） x 42 mm（高さ）
• スラット間隔：34.54 mm
• スラット中心間距離：54.54 mm
• 黒色リアカウンタースラット：34 x 45 mm
• 総厚：69 mm
• 木種：Silver fir、パイン、オーク
• 面密度：Silver fir 7.5 kg/m2；パイン 8.6 kg/m2；オーク 10.1 kg/m2
• 開口率：88 %

音響性能
加重吸音係数：αw = 0.9。吸音クラス：クラスA。音響データ（αp、αw、吸音クラス）はISO 11654に準拠して算出（パネル＋音響補強＋E250 mm空隙に20 mmロックウール）。

仕上げ / 耐火性（EN 13501-1）
難燃処理仕上げを用意。木材種および仕上げにより、Euroclass B-s1, d0 または B-s2, d0。

取付
T24グリッド取付または金属/木製下地へのビス止めに対応し、NF EN 13964およびDTU 58-1に準拠。

裏面パネル
黒の不織布仕上げを施した剛性あるロックウール板（2.4 kg/m²）（サイズ：600 x 600 mm；厚さ：20 または 22 mm）。注：裏面パネルはメーカー供給外です。

木材と仕上げ
木材

• ジョイントパイン
• Silver fir
• パイン
• オーク

スラット仕上げ
ニス仕上げ

• クリアニス

耐火処理仕上げ

• ナチュラル
• ダグラス
• オーク
• ホワイトオーク
• ハニー

ワックス着色仕上げ

• ホワイト
• ダグラス
• オーク
• ホワイトオーク
• グリーン
• Cenza
• Wenge
• ブラック

カウンタースラット仕上げ

• ブラック

その他の色は別注対応。敏感な環境向けにクリアニスを指定可能。

技術仕様一覧

• パネル寸法：1880 x 600 mm
• スラット断面：20 mm（端） x 42 mm（高さ）
• スラット間隔：34.54 mm
• スラット中心間距離：54.54 mm
• 黒色リアカウンタースラット：34 x 45 mm
• 総厚：69 mm
• 木種：Silver fir、パイン、オーク
• 面密度：Silver fir 7.5 kg/m2；パイン 8.6 kg/m2；オーク 10.1 kg/m2
• 開口率：88 %
• 音響：αw = 0.9；吸音クラスA（ISO 11654条件）
• 耐火性：Euroclass B-s1, d0 または B-s2, d0（木材/仕上げにより異なる）
• 取付：T24グリッドまたは金属/木製フレームへのビス止め（NF EN 13964、DTU 58-1）
