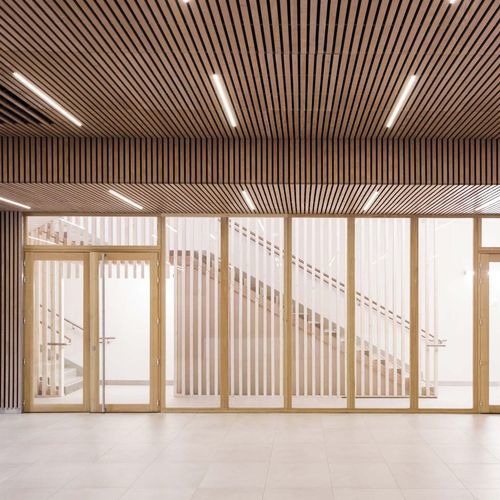

仮天井用吸音パネル LINEA 4.2.1

モミ材製無垢材オーク材

短い説明
吊り天井用無垢材吸音パネル

概要
Linea 4.2.1は吊り天井用に設計された無垢材吸音パネルです。パネルは2つの取付バージョンと複数の樹種・仕上げで提供されます。

バージョン

• T24グリッドへの設置用
• 金属または木製フレームへネジ止めするタイプ

寸法と構造データ
パネル寸法：2495 x 600 mm（ネジ止めのみ）；1880 x 600 mm；1265 x 600 mm
スラット断面：42 mm（表面）x 20 mm（高さ）
スラット間隔：18 mm
スラット中心間距離：60 mm
背面黒色カウンタースラット：34 x 45 mm
総厚：55 mm
開口率：30 %

音響性能
加重指標：αw = 0.55
吸音等級：D級
音響吸音データはISO 11654に準拠して算出（LINEA + LR 20mm 音響補助、E250mm プレナム）。

仕上げ / 耐火性能
難燃処理、樹種・仕上げによりEuroclass B-s1, d0 または B-s2, d0。

取付
T24グリッドへの設置またはネジ止め – NF EN 13964 に準拠 – DTU 58-1 に準拠。

背面パネル
硬質吸音ロックウールボード（2.4 kg/m²）、黒いフリースで覆われた仕上げ（サイズ：600 x 600 mm；厚さ：20または22 mm）。Laudescherによる供給品ではありません。

樹種

• シルバーファー
• パイン（連結パイン含む）
• オーク

スラット仕上げ
塗装仕上げ

• クリア塗装

難燃処理仕上げ

• ナチュラル
• ダグラス
• オーク
• ホワイトオーク
• ハニー

ワックス着色仕上げ

• ホワイト
• ダグラス
• オーク
• ホワイトオーク
• グリーン
• Cenza
• Wenge
• ブラック

その他
その他の色は要望により対応可能。感度の高い環境にはクリア塗装を追加できます。

入手可能な書類
製品シート 4.2.1；音響証明書 4.2.1；LINEA カラーチャート；Cradle to Cradle™ LINEA 証明書。

技術仕様

• パネル寸法：2495 x 600 mm（ネジ止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット断面：42 mm（表面）x 20 mm（高さ）
• スラット間隔：18 mm
• スラット中心間距離：60 mm
• 背面黒色カウンタースラット：34 x 45 mm
• 総厚：55 mm
• 樹種：シルバーファー、パイン、オーク
• 面密度（シルバーファー）：8.9 kg/m2
• 面密度（パイン）：11.9 kg/m2
• 面密度（オーク）：13.8 kg/m2
• 開口率：30 %
• 音響：αw = 0.55、吸音クラス D（ISO 11654、LR 20mm 音響補助を E250mm プレナムで使用）
• 耐火性：樹種/仕上げにより Euroclass B-s1, d0 または B-s2, d0
• 取付：T24グリッド上またはネジ止め（NF EN 13964、DTU 58-1）
• 背面パネル（未供給）：硬質ロックウール板 2.4 kg/m²、黒フリース、600 x 600 mm、厚さ 20 または 22 mm
