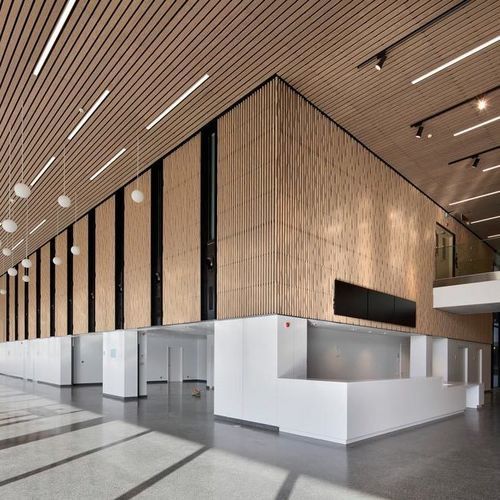

仮天井用吸音パネル LINEA 9.2.1

モミ材製無垢材オーク材

簡易説明
吊り天井用の無垢材ルーバー吸音パネル、型番 LINEA 9.2.1。T24 見切りグリッド用またはねじ止め用の仕様があり、複数の木材種と仕上げから選択可能です。

概要
LINEA 9.2.1 は、吊り天井システム向けに設計された無垢材のルーバー式吸音天井パネルです。正面のルーバーと背面のカウンタールーバーシステムを備え、T24 見切りグリッドに取付けるか、支持フレームへねじ止めすることで設置できます。複数の木材種と仕上げを用意しています。

主な特長

• 取り付け方法：T24 グリッド取付けまたはねじ止めの2種類。
• 金属または木製の支持フレームへねじ止め可能。
• 背面カウンタールーバーは黒色仕様。
• 背面に硬質ロックウール等の吸音材を併用可能（吸音材は Laudescher 提供外）。

音響性能

• 加重吸音指数：αw = 0.30
• 吸音等級：クラス D
• 測定/算出は ISO 354 および ISO 11654 に準拠（LR 20 mm 吸音材を用いた E250 mm プレナムで試験）。

仕上げ／耐火性

• 耐火分類：木材種および仕上げにより Euroclass B-s1,d0 または B-s2,d0。
• ベルギー火災基準 NBN 713.020 準拠の選択肢あり。

耐火安定性 (NBN 713.020)
LINEA 9.2.1 は、LINEA 9.2.1 R として適合させることで、ベルギー規格 NBN 713.020 に基づく30分の耐火安定性を提供できます。

取付け

• T24 見切りグリッドへの取付け、または支持フレームへのねじ止め。
• 施工基準：EN 13964、DTU 58-1 に準拠。

背面パネル

• 硬質ロックウール板（2.4 kg/m²）に黒い不織布を表面処理（600 x 600 mm、厚さ 20 または 22 mm）。
• 背面吸音材は Laudescher 提供外です。

木材と仕上げ

• 木材種：シルバーファー（Douglas/トウヒ変種）、パイン、オーク。
• 仕上げ例：スレート仕上げ、塗装（クリア、ホワイトウォッシュ、ウォッシュソフト）、wax color 仕上げ（例：ホワイト、ホワイトオーク、ダグラス、オーク、ハニー、マホガニー、チェリー、チョコレート、グレー、ウェンゲ、ブラック、グリーン）。
• カウンタールーバーの仕上げ：wax color（例：ブラック）での提供あり。

ダウンロード / 認証
製品データシート、音響証明書、カラーチャート、耐火適合/認証書類が LINEA 9.2.1 用に利用可能です。

技術表
パネル寸法：2495 x 600 mm（ねじ止めのみ）；1880 x 600 mm；1265 x 600 mm
ルーバー断面：90 mm（面） x 20 mm（高さ）
ルーバー間隔：10 mm
ルーバー中心間距離：100 mm
黒色背面カウンタールーバー：34 x 45 mm
総厚：60 mm
木材種：シルバーファー、パイン、オーク
面密度（シルバーファー）：11.7 kg/m²
面密度（パイン）：14.3 kg/m²
面密度（オーク）：16.8 kg/m²
開口率：10%

技術仕様

• モデル：LINEA 9.2.1
• タイプ：吊り天井用ルーバー式無垢材吸音パネル
• 利用可能寸法：2495 x 600 mm（ねじ止めのみ）；1880 x 600 mm；1265 x 600 mm
• ルーバー断面：90 x 20 mm（面 x 高さ）
• ルーバー間隔：10 mm；中心間距離：100 mm
• 背面カウンタールーバー：34 x 45 mm（黒）
• 総厚：60 mm
• 木材種：シルバーファー、パイン、オーク
• 面密度：シルバーファー 11.7 kg/m²；パイン 14.3 kg/m²；オーク 16.8 kg/m²
• 開口率：10%
• 音響：αw = 0.30（クラス D）
• 耐火：木材/仕上げにより Euroclass B-s1,d0 または B-s2,d0；LINEA 9.2.1 R により SF 30 分（NBN 713.020）選択可
• 施工基準：EN 13964、DTU 58-1
