ゴム製伸縮継手 JOINTEC GRL

合成ゴムフローリング用床用

製品概要
金属フランジと合成ゴム製インサート間で回転運動を許容するモジュラー式の構造ジョイントです。大規模または複合構造の建物の構造変位に対応するよう設計されています。同一建物の半結合部分間や異なるスパン間の隙間に設置し、垂直、水平、横方向の動き（周期的または恒常的）を許容します。ジョイントによって形成されるモジュール内では、通行形態に応じて表面の追加的な区画（分割目地の格子）を必ず設けてください。

JOINTEC GRL の施工方法

• 中央の金属インサートを側面フランジに差し込む。
• 施工現場で拡張ジョイントを位置合わせする前に、合成ゴム（Resinprene）インサートをプロファイルに嵌め込む。
• 必要に応じて、施工中の汚れを防ぐためインサートをマスキングテープで保護する。
• 側面フランジを基礎に適切なアンカーで固定：1 m当たり7本（すなわち30 cmごとに1本）、両側とも並行に配置。
• フランジ上にモルタル層を施工し、通常どおりタイル等を仕上げる。

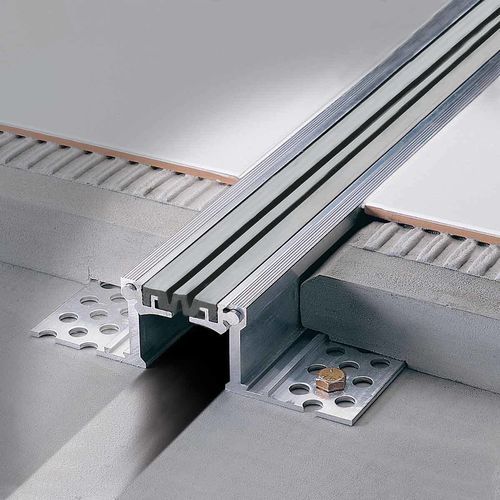

Jointec GRL-A（アルミニウムナチュラル + Resinprene インサート）
プロファイル幅 = 78 mm、56 mmの隙間を跨ぎます。押出成形アルミニウムプロファイルで、化学的・機械的負荷に対する耐久性に優れます。幅47 mmのResinpreneインサートは高い弾性を提供します。屋外用途には真鍮プロファイル（Jointec GM）を推奨します。

利用可能な材料と仕上げ
B1xH (mm) — Art. — 色
20 — GRL 200 AN23 — セメントグレー（エンボス）
50 — GRL 500 AN23 — セメントグレー（エンボス）
70 — GRL 700 AN23 — セメントグレー（エンボス）
20 — GRL 200 AN51 — 黒
50 — GRL 500 AN51 — 黒
70 — GRL 700 AN51 — 黒

注意事項
大規模または複合建築物の構造変位に適しており、金属フランジと合成ゴムインサート間の垂直・水平・横方向の動きおよび回転を許容します。歩行者・車両の通行に応じて、モジュール内の表面を追加的に分割する（分割目地の格子）必要があります。
