ゴム伸縮継手 Jointec GDLP

アルミニウム製フレーム壁用床用

製品概要

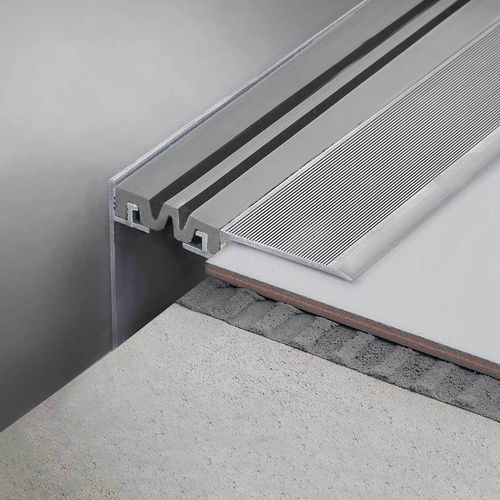

JOINTEC GDLPシリーズは、GD/GDL系の角型（周辺）構造用伸縮目地で、床と壁の接合部向けに設計されています。多機能モジュールJOINTEC P（アルミ製側面アンカープロファイル）を使用し、壁側への固定用に配置することも、床の周辺目地内に隠すこともできます。GDLP-Aの公称開口幅：53 mm。水平・垂直の指定変位に対応しています。

主な特徴

• 床と壁の接合用に設計された角型／周辺バージョン。
• JOINTEC Pアルミアンカープロファイルを使用し、下向き固定に適用可能で床周辺に隠蔽できます。
• 変位許容値：水平（47 mm）+7 / -6 mm、垂直 +2 / -2 mm。
• インサート仕様：Resinpreneゴムインサート、幅37 mmまたは47 mm。リブ付／スムースタイプは要望に応じて提供。

使用材料と仕上げ
Jointec GDLP-A：アルミ（ナチュラル）＋Resinpreneインサート
周辺用バリアントは43 / 53 mmの隙間をまたぎ、37 mmまたは47 mm幅のResinpreneインサートを使用します。リブ付またはスムースのインサートは要望に応じて提供可能です。

利用可能なオプション（アルミ／ナチュラル）
B1xH (mm) | Art. | カラー
12 | GDLP 500 A23 | エンボス セメントグレー
12 | GDLP 500 A51 | ブラック

ダウンロード & 技術資料（製品ページ記載）
データシート：EN_Jointec GDP - GDLP - Datasheet（製品データシート PDF）。

技術仕様

• 製品名：Jointec GDLP（GDLジョイントの角型／周辺バージョン）。
• 機能：JOINTEC Pアルミアンカープロファイルを用いた床と壁の周辺アンカー処理。
• 加わる隙間幅：43 / 53 mm（GDLP-A）。
• インサート幅：37 mmまたは47 mm（Resinprene）；リブ付またはスムースは要望に応じて。
• 公差／伸縮容量：水平（47 mm）+7 / -6 mm；垂直 +2 / -2 mm。
• 利用例寸法：B1xH 12 mm。
• 品番／仕上げ例：GDLP 500 A23（エンボス セメントグレー）、GDLP 500 A51（ブラック）。
• 材料：アルミニウムプロファイル；Resinpreneゴムインサート。
