アルミ押出形材伸縮継手 Jointec GDL

合成ゴム伸縮継手単細胞

概要

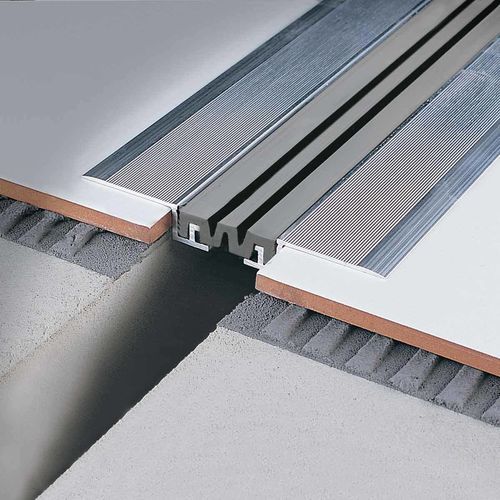

押出成形アルミニウムの支持プロファイルと合成ゴム（Resinprene）挿入材を備えた構造用伸縮目地。大スパンまたは複合建築物における上下・水平方向および横方向の変位を許容するために設計されています。既存の面材上に被せて施工する方式で、垂直施工にも対応します。隣接する躯体要素間の隙間を連結し、周期的または恒久的な座屈・変位を吸収します。

Jointec GDL-A（アルミ自然仕上げ + Resinprene挿入）
JOINTEC GDL 500 AN：47 mm幅のResinprene合成ゴム挿入材を備えた自然アルミニウムプロファイル。50 mmの目地幅を覆うように設計されています。押出アルミプロファイルは機械的・化学的耐性が安定しており、47 mm挿入材が必要な弾性を確保します。挿入材はリブ付きまたは平滑仕上げが選択可能です（要問い合わせ）。

アルミニウム - バリエーション
B (mm) | 品目 | 色
50 | GDL 500 AN23 | エンボスセメントグレー
50 | GDL 500 AN51 | ブラック

ダウンロード
データシート入手可：Jointec GD - GDL - Datasheet (PDF)。

特長 / 技術仕様

• 支持構造：押出成形アルミニウム
• 挿入材：合成ゴム（Resinprene）
• 許容変位：垂直・水平・横方向（周期的または恒久的）
• 施工：既存面への被せ施工、垂直施工も可能
• 標準被覆目地幅（B）：50 mm
• 挿入材幅：47 mm
• 挿入材仕上げ：リブ付きまたは平滑（要問い合わせ）
• 該当品番：GDL 500 AN23（エンボスセメントグレー）、GDL 500 AN51（ブラック）
