アルミニウム伸縮継手 Jointec GMLP

ゴム樹脂製壁用

製品概要

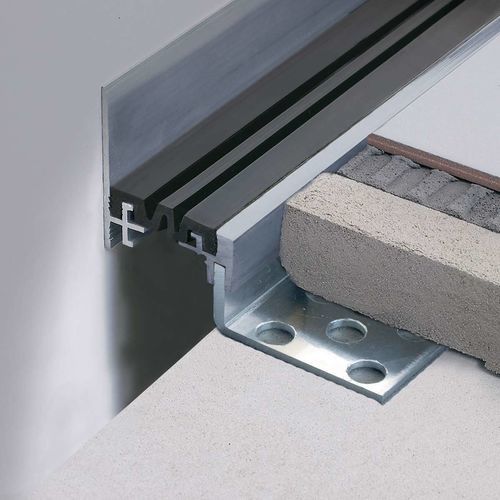

JOINTEC GMLP シリーズは、床と壁の接続用に設計された GML 構造目地の角型（周辺）バージョンです。上方への壁取付け用として多用途モジュール JOINTEC P のアルミ側面アンカープロファイルを使用します。プロファイルは床周辺の隙間に隠すことができます。可動量はインサート幅により指定されています（技術仕様参照）。

主な特長

• 床–壁接合用の周辺（角型）構造目地
• 上方アンカー用の JOINTEC P アルミ側面アンカープロファイルを使用、周辺隙間内に隠蔽可能
• インサートオプション：Resinprene／ゴム、幅 37 mm または 47 mm
• リブ付き（リブ）または平滑（スムース）インサートは、要望により対応
• 構造的な周辺隙間を跨ぐ設計；用途に応じて B1xH バリアントを選定

材質と仕上げ
例：JOINTEC GMLP-A（アルミニウム自然色） + Resinprene インサート — バリアントにより 40 / 50 mm の隙間を跨ぎます。JOINTEC GE/GEL 系列の周辺バージョンで、37 mm または 47 mm 幅のゴム／Resinprene インサートを選択可能。リブ付または平滑インサートは要望に応じて提供。

表 — アルミニウム / 自然（提供品目の概要）
B1xH (mm) | 品番 | 色
35 | GMLP 350 A23 | エンボス セメントグレー
50 | GMLP 500 A23 | エンボス セメントグレー
75 | GMLP 750 A23 | エンボス セメントグレー
35 | GMLP 350 A51 | ブラック
50 | GMLP 500 A51 | ブラック
75 | GMLP 750 A51 | ブラック

ダウンロード
JOINTEC GMP/GMLP ファミリーの技術仕様書（メーカー PDF）をダウンロード可能。

技術仕様

• 製品名：JOINTEC GMLP（角型／周辺バージョン）
• アンカーモジュール：JOINTEC P、アルミ側面プロファイル（上方アンカリング）
• 材質：アルミニウムプロファイル + Resinprene／ゴムインサート
• インサート幅：37 mm または 47 mm
• 仕上げ：アルミ自然色、エンボス セメントグレー（A23）、ブラック（A51）
• 対応 B1xH サイズ：35 mm、50 mm、75 mm
• 例示品番：GMLP 350 A23、GMLP 500 A23、GMLP 750 A23（エンボス セメントグレー）；GMLP 350 A51、GMLP 500 A51、GMLP 750 A51（ブラック）
• インサート仕様：リブ付または平滑（要望に応じて）
• 跨ぎ能力：例 40 / 50 mm（バリアントに依存）
• 可動量（47 mm インサートの場合）：水平 +7 / -6 mm；垂直 +2 / -2 mm — バリアント別の詳細は技術仕様書参照
