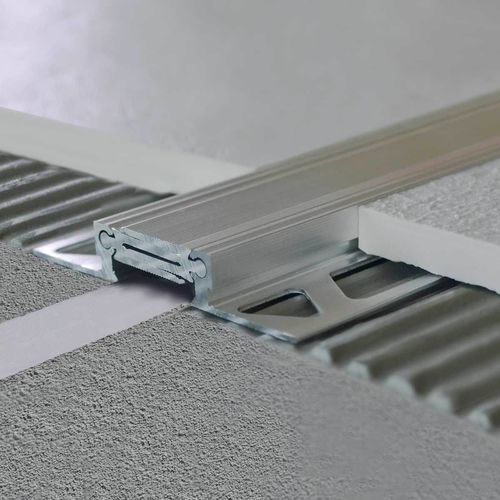

アルミニウム伸縮継手 Jointec GAS

アルマイト処理されたアルミ製フローリング用伸縮継手

製品概要
JOINTEC GAS は、床仕上げ材（タイル、石材等）の下、スラブの上に設置することを目的とした構造用スライディング床目地です。建物の区画間の間隙に設置され、商業施設、空港、駐車場、鉄道駅など、歩行者および軽車両の通行がある場所に適しています。設置は建物の構造評価および設計仕様に従って行ってください。

主な技術的特徴 — JOINTEC GAS

• 床下に配置する二つのアンカーフランジを備え、パンチングされたフランジはタイル接着剤を保持し、接着剤と一体の堅固な固定要素を形成します。
• 中央フランジのすべりにより水平変位を吸収：+2.5 / -2.5 mm。
• すべり構造によりホコリや汚れの蓄積を抑制します。
• 中央フランジと側部支持体のかみ合いにより垂直方向の動きも許容し、構造的応力を補償します：+5 / -5 mm。

材料と仕上げ
JOINTEC GAS はアルミニウム（自然仕上げまたは陽極酸化仕上げ）で製造されています。アルミニウムはアルカリ性物質に敏感です。施工前に化学物質の有無を確認してください。湿潤環境でのモルタル、セメント、接着剤はアルミニウムの劣化および水酸化アルミニウムの生成を引き起こす可能性があります。設置前にモルタル、セメント、接着剤の残留物を丁寧に除去してください。

対応寸法 — アルミニウム / 自然
BxH (mm) | 品番
10 | GAS 100 AN
12.5 | GAS 125 AN
15 | GAS 150 AN
20 | GAS 200 AN

対応寸法 — アルミニウム / 陽極酸化
BxH (mm) | 品番 | 色
10 | GAS 100 AS | シルバー
12.5 | GAS 125 AS | シルバー
15 | GAS 150 AS | シルバー
20 | GAS 200 AS | シルバー

施工上の注意

• 建物の構造調査および設計仕様に従って、区画間の間隙に適切に取り付けてください。
• 接着は床下の二つのパンチングアンカーフランジで行い、タイル接着剤と一体化して安定した固定を確保します。

技術仕様

• タイプ：仕上材の下、スラブの上に設置する構造用床目地。
• 主材料：アルミニウム（自然仕上げ、陽極酸化仕上げ）。
• 対応サイズ（BxH mm）：10, 12.5, 15, 20。
• 水平変位容量：+2.5 / -2.5 mm。
• 垂直変位容量：+5 / -5 mm。
• アンカー：タイル接着剤と一体化するパンチングアンカーフランジ 2 本。
• 適用例：商業施設、空港、駐車場、鉄道駅、歩行者・軽車両の通行があるエリア。
