アルミニウム伸縮継手 Jointec GELP

ゴム樹脂製壁用

製品概要

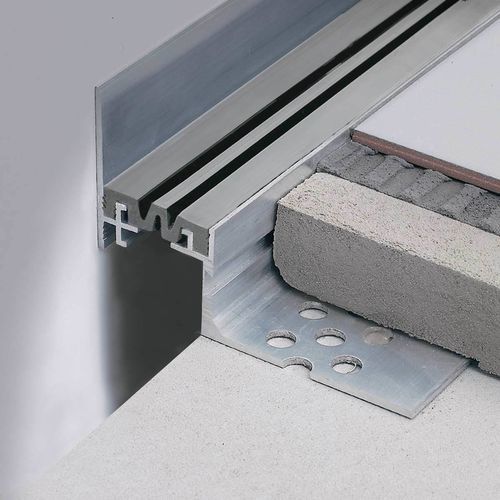

JOINTEC GELPシリーズは、GEL系の角型（アングル）周辺用構造目地で、床と壁の接合部向けに設計されています。多目的横固定プロファイルJOINTEC Pと併用し、JOINTEC Pを上向きに配置して壁にアンカーすることが可能です。アンカーは床の周辺隙間内に隠れます。

主な特長

• 床‑壁接合用の角型周辺バージョン
• JOINTEC Pと互換、上向き（壁）アンカー対応
• 周辺床隙間にアンカーを隠す設計
• 呼び開口：40 mmまたは50 mmに対応
• 動き許容：水平方向 +7 / -6 mm、垂直方向 +2 / -2 mm
• 挿入材：Resinprene（ゴム系）幅47 mm、リブ付きまたは平滑仕上げはオプション

材質と仕上げ

• プロファイル：アルミニウム、ナチュラル仕上げ
• 挿入材：Resinprene
• 標準仕上げ：エンボス セメントグレー（A23）、ブラック（A51）

バリエーション

• GELP 200 A23 – 20 mm – セメントグレー（エンボス）
• GELP 500 A23 – 50 mm – セメントグレー（エンボス）
• GELP 200 A51 – 20 mm – ブラック
• GELP 500 A51 – 50 mm – ブラック

技術仕様

• 呼び開口：40 mm または 50 mm（バリエーションにより異なる）
• 水平方向の可動量：+7 / -6 mm
• 垂直方向の可動量：+2 / -2 mm
• 挿入材幅：47 mm

資料
JOINTEC GEP/GELPシリーズのデータシートおよび技術図面が利用可能です。
