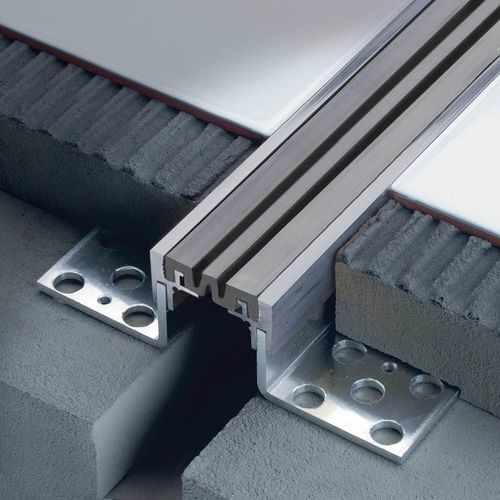

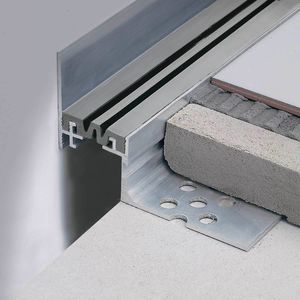

真ちゅう製伸縮継手 Jointec GML

ゴム製アルミニウム樹脂製

製品説明

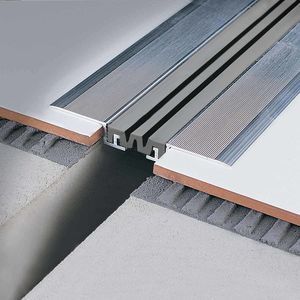

モジュラー式の床用構造伸縮目地で、露出部は真鍮、アルミニウム、またはステンレス製のモジュールを下部のアルミニウムモジュール上に配置した構成です。47 mm の開口用に設計され、垂直・水平・横方向の動きを吸収します。許容移動量：水平 (+7 / -7) 、垂直 (+3 / -3) 。大規模または複合建物の構造的な動きに対応するための製品です。同一建物内の半結合部間や異なるスパン間の隙間に取り付け、建物の不同沈下（周期的または恒常的）に伴う動きを許容しつつ中間の隙間を接続します。構造用ジョイントで形成されるモジュール内には、設置面の通行種別に応じた分割目地の格子による追加分割を必ず設けてください。

材料と仕上げ

• ステンレス鋼 304 / 研磨 + Resinprene インサート
  プロファイル幅：50 mm と 60 mm。アルミフランジに上部は露出するステンレスモジュール。中央に配置された合成ゴム（Resinprene）インサートが両側を接続します。モジュラー式で高さ調整可能、希釈化学薬品に対する耐性があります。リブ付き／平滑のインサートは要望により対応可能です。
  利用可能サイズ / 品番 / カラー（ステンレス鋼 304 / 研磨）
  BxH (mm) | Art. | Color
  35 | GML 350 IL23 | Embossed Cement Grey
  50 | GML 500 IL23 | Embossed Cement Grey
  75 | GML 750 IL23 | Embossed Cement Grey
  35 | GML 350 IL51 | Black
  50 | GML 500 IL51 | Black
  75 | GML 750 IL51 | Black

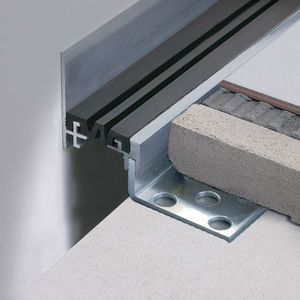

• アルミニウム / ナチュラル + Resinprene インサート

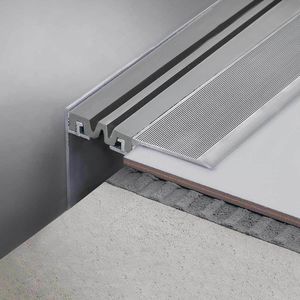

  プロファイル幅：50 mm と 60 mm。押出成形アルミニウムプロファイルで化学的・機械的耐性に優れます。ゴムインサート幅は 37 mm と 47 mm で高い弾性を確保。モジュラー式で高さ調整可能。リブ付き／平滑のバージョンは要望により対応可能です。
  利用可能サイズ / 品番 / カラー（アルミニウム / ナチュラル）
  BxH (mm) | Art. | Color
  35 | GML 350 AN23 | Embossed Cement Grey
  50 | GML 500 AN23 | Embossed Cement Grey
  75 | GML 750 AN23 | Embossed Cement Grey
  35 | GML 350 AN51 | Black
  50 | GML 500 AN51 | Black
  75 | GML 750 AN51 | Black
• 真鍮 / ナチュラル + Resinprene インサート
  プロファイル幅：50 mm と 60 mm。下部はアルミニウムフランジ、上部に露出する真鍮モジュールを有します。中央の合成ゴムインサートが高い弾性を提供します。モジュラー式で高さ調整可能、屋内・屋外で使用可能。リブ付き／平滑のインサートは要望により対応可能です。
  利用可能サイズ / 品番 / カラー（真鍮 / ナチュラル）
  BxH (mm) | Art. | Color
  35 | GML 350 ON23 | Embossed Cement Grey
  50 | GML 500 ON23 | Embossed Cement Grey
  75 | GML 750 ON23 | Embossed Cement Grey
  35 | GML 350 ON51 | Black
  50 | GML 500 ON51 | Black
  75 | GML 750 ON51 | Black

ダウンロード
Jointec GM/GML のデータシート（製品データシート）が利用可能です。

仕様 / 技術データ

• シリーズ / 型番：Jointec GML
• 機能：大開口向けの床用構造伸縮目地
• 吸収する動き：垂直、水平、横方向の移動
• 膨張高さ：モジュールは 47 mm の膨張を想定
• 動きの許容値：水平 (+7 / -7) 、垂直 (+3 / -3)
• プロファイル幅：50 mm と 60 mm（モジュラー式で高さ調整可能）
• 露出モジュール：真鍮、アルミニウム、ステンレス鋼 AISI 304（バリアントにより異なる）
• インサート：中央合成ゴム（Resinprene）；幅 37 mm、47 mm が利用可能；リブ付きまたは平滑
• 耐性：多くの希釈化学薬品に対する高い耐性；アルミニウムは化学・機械的耐性に優れ、真鍮は屋内外使用に適する
• 設置場所：同一建物の半結合部間や異なるスパンの継ぎ目に設置；表面の通行に応じた追加の分割をモジュール内に配置すること
• 仕上げ / カラー：Embossed Cement Grey、Black（素材/仕上げにより異なる）
• 技術資料：データシートおよび技術図面が利用可能
