スチール製踏み板 LOCKED

ゲートウェイ用外壁用業務ゲートウェイ用

製品情報

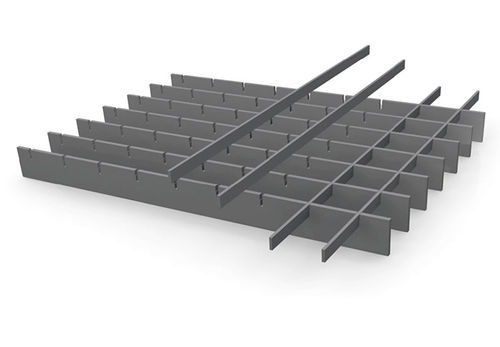

プレスロック式グレーチングは、欧州の多くの国で最も広く使われている格子材タイプです。製造方法（パンチ加工した支持バーに横桟を圧入する方式）により、目合い・支持バーの高さや厚さ、使用材料の選定など幅広い柔軟性を提供します。用途例：歩道、プラットフォーム、スロープ、建築ファサード、産業設備などで、荷重能力や目合いを仕様に合わせて設計できます。

製造・設計
横桟は通常冷間圧延のフラットスチールで、予めパンチされた支持バーに圧入されます。周辺の枠はT型プロファイルまたはフラットセクションで供給され、抵抗溶接により取り付けられます。滑りやすい床面向けに、支持バーおよび/または横桟の上面をノッチ加工した滑り止め仕様が可能です。反対側の端部目合いは通常同一で、目合い・高さ・厚さはプロジェクトに応じて調整できます。

技術データ — 支持バー厚 2〜3 mm の代表的な目合い
支持バー 11,1：横桟 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 21：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 22,2：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 33,3：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 44,4：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 55,5：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 66,6：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 99,9：横桟 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

技術データ — 支持バー厚 4〜5 mm の代表的な目合い
支持バー 21：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 25：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 33,3：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 50：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 66,6：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
支持バー 99,9：横桟 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

標準支持バー断面
2 mm：20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm：20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm：25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm：25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

付属品 / 固定用クリップ

• 溶接埋め込み穴付きプレート：枠に溶接された穴付きプレート（穴寸法は発注仕様）。
• ダブルクランプB：サドル上部クリップ×2、下部、六角ボルト×2、四角ナット×2。
• セットボルト式固定具：ボルトと座金により固定。高腐食環境用の特殊仕様あり。
• 突合せ継手：ねじ付き上部と下部および六角穴付ボルトで構成。
• Hiltiクランプ：上部・下部クリップが一体で振動に強く、施工を一人で迅速に行えます。

技術仕様 / 特徴

• タイプ：プレスロック式グレーチング（横桟をパンチされた支持バーに圧入）。
• 材料：横桟は一般に冷間圧延フラットスチール、用途に応じた材料選択が可能。
• 枠：Tプロファイルまたはフラット、抵抗溶接で固定。
• 滑り止め：支持バーおよび/または横桟の上面をノッチ加工する仕様が可能。
• カスタマイズ：目合い、端部配置、高さ、厚さをプロジェクト要件に合わせて調整。
• 付属品：多数の固定具と安全用クランプを用意。
