ステンレス製踏み板 DUTY

ゲートウェイ用業務ゲートウェイ用屋外床用

製品情報

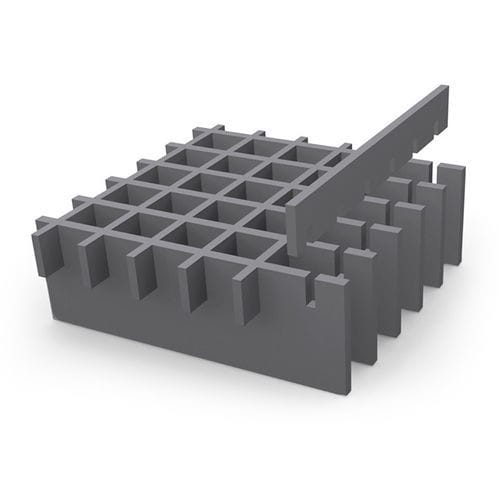

名称からも分かるように、MEISERのプレス式重荷重グレーチングは重荷重用途を想定した製品です。本製品はプレスロック（圧着）式のグレーチングで、特に深いおよび／または厚い支持バー（ベアリングバー）を備えています。横桟（クロスバー）の寸法は支持バーに合わせて調整されます。プレス工程での対歯付け（カウンターギアトゥース）の噛み合わせにより安定性が向上し、構成により面荷重50トン超、車輪荷重最大10トンまで対応可能です。設計はスパン（支持間距離）や用途に応じて個別に調整します。ステンレス（高耐食鋼）での製作も可能です。

技術データ — 一般的なメッシュ間隔
支持バー | クロスバー 50 | 75 | 100
25 | 50 | 75 | 100
50 | 50 | 75 | 100
75 | 50 | 75 | 100
100 | 50 | 75 | 100

標準支持バー断面
支持バー 8 mm | 支持バー 10 mm | 支持バー 12 mm
80/8 | 80/10 | -
90/8 | 90/10 | -
100/8 | 100/10 | 100/12
110/8 | 110/10 | 110/12
120/8 | 120/10 | 120/12
130/8 | 130/10 | 130/12
140/8 | 140/10 | 140/12
150/8 | 150/10 | 150/12
- | - | 160/12
- | - | 170/12
- | - | 180/12
- | - | 190/12
- | - | 200/12

付属品 / 固定具

• 溶接埋め込み式穿孔プレート — 溶接で埋め込まれた穿孔プレートで構成されます。穴の大きさおよび位置は顧客仕様に従い、ビスは顧客側でご用意ください。

参考実績 / 典型的な用途

• Ilanz橋、スイス
• ライン川の自動車運搬船デッキ
• Waldschlösschen橋、ドレスデン

特性 / 技術仕様

• 製品種別：プレス式重荷重グレーチング
• 支持バー：特に深い／厚い断面（標準断面表参照）
• 横桟：支持バーおよび用途に合わせて寸法を調整
• メッシュ間隔の選択肢：一般的な組合せは表を参照
• 安定性向上：プレス工程での対歯付けにより実現
• 荷重能力：面荷重 > 50 トン、車輪荷重 最大10トン（構成による）
• 設計：スパン（支持間距離）および用途に応じて個別対応
• 材料：鋼（標準）およびステンレス（オプション）での製作が可能
• 付属品：溶接埋め込み式穿孔プレート（穴の大きさ・位置は仕様により変動、ビスは顧客支給）
• 実績例：橋梁や船舶甲板などの重荷重用途
