多孔金属シート踏み板

階段用ゲートウェイ用業務ゲートウェイ用

製品説明

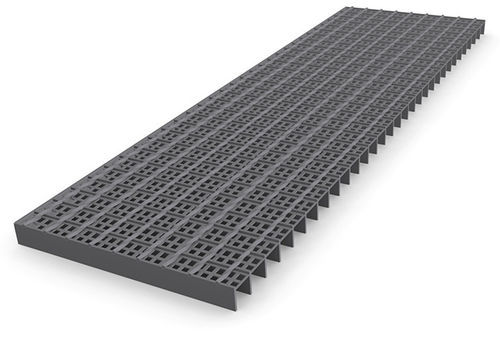

技術上の制約により、電気圧接（エレクトロフォージ）格子では非常に狭い目開きを直接実現することはできません。電気圧接格子を使用しつつ小さな部品の落下を防ぎたい場合、荷重支持バー間に穴あき鋼板ストリップを溶接したMEISERの電気圧接格子が、コスト面で合理的な狭目の解決策となります。鋼板の穴径は最大8 mmで、狭い目開きを得るための仕様です。本製品はスペイン規格 n.º 486/1997（BO 1997年4月23日、第97/1997号）に適合します。

仕様
標準荷重バーのプロファイル
荷重バー | 補強バー1 | 補強バー2
34,30 | 38.1 | 50.8

標準目開き（例）
荷重バー 2 mm | 荷重バー 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

付属品 / 取付金具

• ダブルBクランプ：上部クランプ2個、下部クランプ1個、六角ボルト2本、角ナット2個で構成。
• 溶接された穿孔プレート：顧客仕様に従って溶接された穿孔プレート。取付用ネジは顧客提供。プレートの形状・位置は格子の荷重および現地取付条件による。
• ピンとプレートの固定：ピンと止めフランジで構成。腐食性の高い環境向けにX-BT仕様あり。プレ組みX-GR RU版あり。
• 接続要素：上部・下部要素（ネジ付き）およびアレンねじ（フラットフレーム専用）。
• Hilti固定具：上下のクランプを連結した構造。振動に強く、1名での施工が容易で組立時間を短縮。
• Bクランプ：上部クランプ、下部クランプ、六角ボルト M8 x 60、角ナット M8。
• B 10クランプ：上部クランプ、内六角ボルト、下部クランプ、ナット。
• Sクランプ：皿頭ボルト、下部クランプ、角ナット。
• セーフティクランプ A：安全上部パーツ、下部クランプ、六角ボルト、角ナット。
• セーフティクランプ D：安全上部パーツ、下部クランプ、六角ボルト、角ナット。

特性 / 技術仕様

• 鋼板の穿孔径：最大8 mm（非常に狭い目開きを実現）。
• 適合規格：スペイン規格 n.º 486/1997（BO 1997年4月23日、第97/1997号）。
• 標準荷重バーのプロファイル：荷重バー 34,30、補強バー 38.1 および 50.8。
• 標準目開きの例：25/2、25/3；30/2、30/3；40/2、40/3。
• 電気圧接格子の構造を維持しつつ、小さな部品の落下を防ぐ費用対効果の高いソリューション。
