アルミニウム踏み板

ステンレス製溶融亜鉛メッキ鋼製ゲートウェイ用

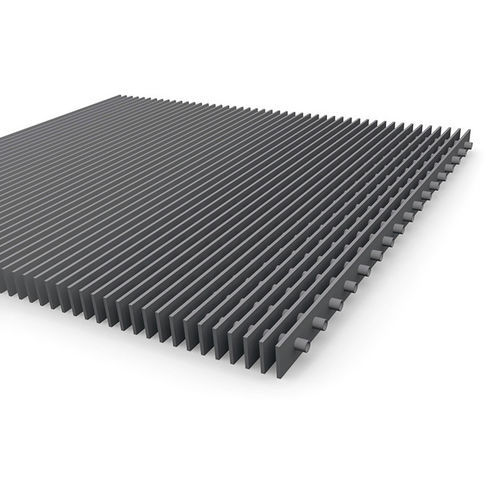

製品概要 MEISERのフィン付きグレーチングは従来のグレーチングと異なり、横桟の役割を支持バーの中央に挿入された管が担います。これにより外観がすっきりとした高品質な仕上がりになります。デザインを損なわないよう、通常は枠なしで供給され、大スパンには不向きです。ご注意: 支持桿および充填桿の長さは通常≤1,200 mmで製作されます。

材料と主な用途 室内の高品質な換気カバーやインテリア用途での被覆に適しています。材料はアルミニウム、ステンレス鋼、溶融亜鉛メッキ鋼などが選べます。特殊な支持バー断面や異なる管径で個別仕様に対応可能です。

技術データ - 一般的なメッシュ配列 支持バー | 充填バー
18,50 | 50 | 100 | 150 | 200 | 250 | 300

技術データ - 標準支持バー断面 支持バー 3 mm:

• 25/3
• 30/3
• 35/3
• 40/3
• 45/3
• 50/3

付属品 / 固定金具

• 溶接穴付プレート: 溶接された穴あきプレート。穴のサイズ・配置は顧客仕様に準拠。ねじは別途ご用意ください。
• Hiltiクランプ: サドルトップクリップと下部が一体。振動に強く、1人での取り扱いが容易で取り付け時間を短縮。
• クランプB: サドルトップクリップ、クランプ下部、六角ボルト M8x60、四角ナット M8。
• クランプB 10: スターラップトップクリップ、六角穴付ボルト、クリップ下部、ナット。

特徴 / 技術仕様

• タイプ: 支持バー中央に管を挿入したフィン付きグレーチング。
• 用途: 高品質な換気カバーや内装被覆。
• 外観: クリーンで高級感のあるデザイン。通常は枠なし供給。
• 適合性: 大スパンには不向き。要素の長さは通常≤1,200 mm。
• 材料: アルミ、ステンレス、溶融亜鉛めっき鋼。
• カスタマイズ: 特殊支持バー断面や各種管径に対応。
• メッシュ配列: 支持バー / 充填バー 18,50 ; 50 ; 100 ; 150 ; 200 ; 250 ; 300。
• 標準支持バー断面 (3 mm): 25/3、30/3、35/3、40/3、45/3、50/3。
• 固定オプション: 溶接穴付プレート、Hiltiクランプ、クランプB、クランプB 10。
