ステンレススチール製踏み板

軟鋼ゲートウェイ用業務ゲートウェイ用

製品情報

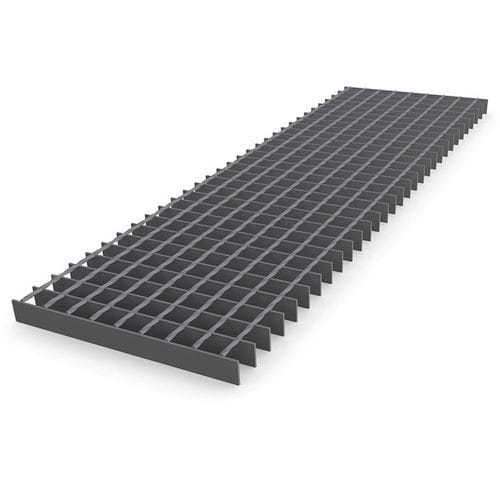

MEISERのプレス溶接グレーチングは、支持バーと横バーの各交差点を連続して抵抗溶接することで、安定性と耐摩耗性に優れたパネルを製造します。横バーは通常ねじれた四角形のワイヤーで、自社の自動生産ラインで寸法に合わせて製造可能です。特定のメッシュでは横バー長さが最大1,250 mmまで対応し、切り落としのないパネルや最適化された配置により固定具や施工時間を削減できます。

技術データ
標準メッシュ間隔
支持バー | 横バー列
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*制限付きで対応可能な場合あり

標準支持バー形状
支持バー 2 mm | 支持バー 3 mm | 支持バー 4 mm | 支持バー 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

付属品 / 固定クリップ

• 溶接埋め込み穴付きプレート：穴径は顧客仕様に準拠、ビスは顧客支給。
• ダブルクランプ B：上部サドルクリップ2個、下部クランプ、六角ボルト2本、角ナット2個。
• グレーチング ヘールドボルト固定具：ボルトおよび固定フランジ；高腐食環境用にX-BT、組立済みX-GR RUあり。
• グレーチング継手（バットジョイント）：ねじ付き上部・下部と六角穴付ボルト。
• ヒルティクランプ：上部と下部が連結、振動耐性が高く一人で持ち運び可能、施工時間短縮。
• クランプ B：上部サドルクリップ、下部クランプ、M8x60 六角ボルト、M8 角ナット。
• クランプ B 10：サドル型上部クリップ、六角穴付ボルト、下部クリップ、ナット。
• 安全クランプ A：安全上部、下部クランプ、六角ボルト、角ナット。
• 安全クランプ D：安全上部、下部クランプ、六角ボルト、角ナット。

特性 / 技術仕様

• 製造法：高圧での抵抗溶接により各交差点を連続溶接、社内自動化ラインで生産。
• 横バー：通常ねじれ四角断面ワイヤー、要求により丸型または筋付も可能。
• パネル能力：特定メッシュで横バー長さ最大1,250 mm、切断ロスなしの特注パネルが可能。
• 材料：軟鋼、ステンレス V2A / V4A、要望により亜鉛めっき対応。
• 軟鋼向けオプション：横バー7 mm（ねじれ）または8 mm（筋付）を要望に応じて提供。
• パネルは通常平鋼で縁付けされます。
• 典型用途：石油・ガス、石油化学、鉱業、発電所、産業用プラットフォームや歩廊。
• 施工上の利点：パネル幅を最適化することで固定具を最大20%削減し、施工時間と人件費を低減可能。
• 利用可能なメッシュ間隔や支持バー組合せは上記の技術表を参照してください。
