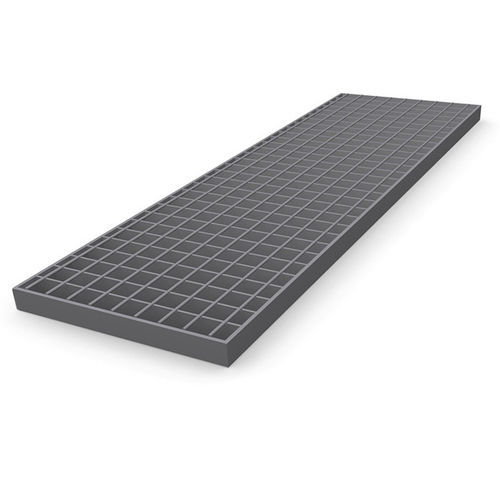

スチール製踏み板

階段用ゲートウェイ用業務ゲートウェイ用

製品情報
従来のプレス溶接格子は、滑り抵抗を有するねじれ四角形の載荷バー（ベアリングバー）で製造されます。外観が重視される用途には、横材（クロスバー）として滑らかな丸棒を使用することが可能です。本仕様は下記の標準目合いに対応します。

技術データ
標準目合い
載荷バー | 横材（列は示された横材間隔に対応）
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*限定付きで可能

標準載荷バー プロファイル
載荷バー 2 mm | 載荷バー 3 mm | 載荷バー 4 mm | 載荷バー 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

付属品 / 固定クリップ

• 溶接埋め込み開孔プレート：顧客仕様の開孔を備えた溶接埋め込みプレート。固定ネジは顧客支給。
• ダブルクランプ B：サドル上部クリップ2個、クランプ下部、六角ボルト2本、角ナット2個で構成。
• グレーティング継手（バットジョイント）：上部と下部、ねじ部およびアレンボルトを含む構成。
• ヒルティクランプ：サドル上部クリップと下部が連結された形状。振動に強く、作業者1名での施工が容易。
• クランプ B：サドル上部クリップ、クランプ下部、M8x60 六角ボルトおよびM8 角ナットで構成。
• クランプ B 10：サドル上部クリップ、六角穴付きボルト、クランプ下部、ナットで構成。
• クランプ S：皿頭ネジ、クランプ下部、角ナットで構成。
• 安全クランプ A：安全上部、クランプ下部、六角ボルト、角ナットで構成。
• 安全クランプ D：安全上部、クランプ下部、六角ボルト、角ナットで構成。

特長 / 技術仕様

• 製品種別：滑らかな丸棒を選択可能なプレス溶接格子（外観重視の仕様に対応）。
• 滑り抵抗：標準は四角形ねじれ載荷バーによる滑り抵抗。外観優先時は丸棒を選択。
• 目合い：標準目合いのバリエーションを用意（上記参照）。
• 載荷バー形状：複数の標準プロファイル（幅・厚さ）を用意。
• 付属品：溶接プレート、ダブルクランプB、バットジョイント、ヒルティクランプ、B/B10、S、セーフティクランプA/Dなどの固定具を提供。
