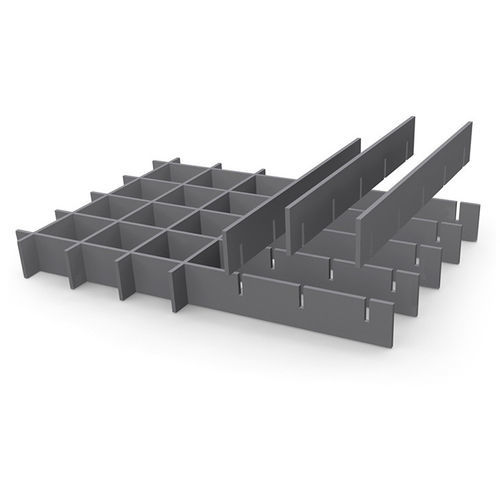

スチール製踏み板

階段用業務ゲートウェイ用屋外床用

製品情報
フルグレーティングは、支持バー（bearing bars）と横バー（cross bars）が同じ断面を持ち、高さが等しいためこの名称が付けられています。支持バーとは両端で支持され、下面に切り欠きがないバーを指します。標準のプレスロックグレーティングと比較して、視覚的な遮蔽性が高く、意匠面でも優れています。

技術データ
支持バー厚さ 2〜3 mm の一般的なマッシュ配列
支持バー | 横バー（列）
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

支持バー厚さ 5 mm の一般的なマッシュ配列
支持バー | 横バー（列）
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

標準支持バー断面
支持バー 2 mm | 支持バー 3 mm | 支持バー 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

付属品 / 固定クリップ

• 穴あきプレート溶接取付：穴あきプレートを溶接して取り付けます。穴の寸法は顧客仕様に準じ、締結用ねじは顧客支給です。
• グレーティング ヘールドボルト固定具：ヘッドボルトと保持フランジで構成。高腐食環境（例：オフショア）向けにX-BT仕様や、プレ組立版 X-GR RU も可能です。
• Hilti クランプ：上側クリップと下側部が一体化した構造。振動に強く、1人での取付が可能で、施工時間を短縮します。
• クランプ B：上側クリップ、下側部、M8x60 六角ボルト、M8 四角ナットで構成。
• 安全クランプ A：安全上部、クランプ下部、六角ボルト、四角ナットで構成。
• 安全クランプ D：安全上部、クランプ下部、六角ボルト、四角ナットで構成。

参考実績

• Arvato - ロジスティクスセンター（Dorsten）
• 動物園（Dresden）
• カタール博物館（Doha）
• OneOnOne House（ルクセンブルク）
• スポーツホール（Munich）
• Marie-Curie 学校（Riedberg）
• 考古学展示ケース（Aachen）
• Eccentric House（Bochum）
• Zollverein 世界遺産
• Stahlwerke Bremen 管理館
• Eching カレッジ
• Van Volxem ワイナリー（Wiltingen）
• 国立図書館（ルクセンブルク）
• Museum Burg Heinfels（オーストリア）

特長 / 技術仕様

• タイプ：フルグレーティング（支持バーと横バーが同断面・同高さ）。
• 支持バーは両端支持で、下面に切り欠きがありません。
• プレスロックグレーティングに比べ視覚遮蔽性が高く、意匠的な利点があります。
• 一般的なマッシュ配列：支持バー（22.2、33.3、44.4、66.6、99.9 mm）と横バー（16.65、22.2、33.3、44.4、66.6、99.9 mm）の組合せ。
• 標準支持バー断面：2 mm、3 mm、5 mm（例：25/2〜100/3）。
• 固定方法：溶接プレート、ヘールドボルト固定、Hilti クランプ、クランプ B、安全クランプ A / D 等。
